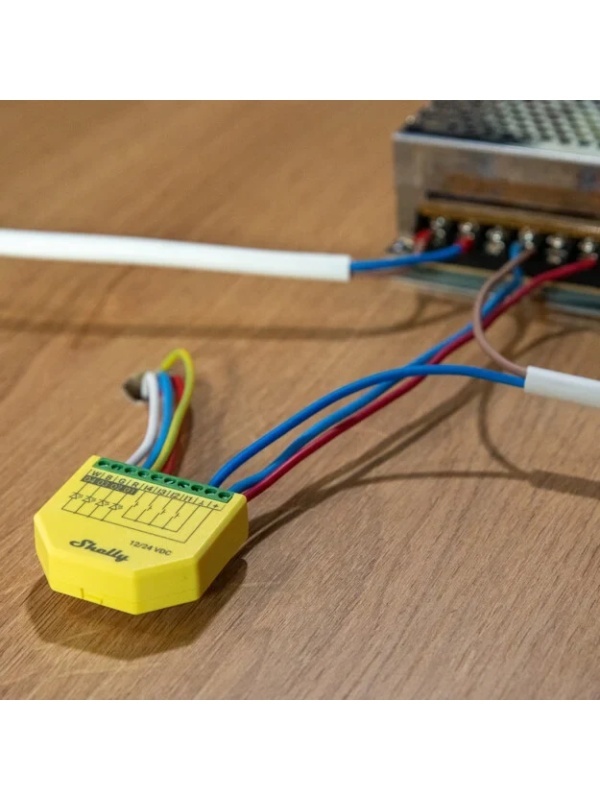

Контролер за LED лента Shelly Plus RGBW PM 12/24V - комплект 2 броя, профили RGBW, RGB и светлина, измерване на консумацията, Wi-Fi и Bluetooth, управление през приложение
Описание
Shelly Plus RGBW PM е контролер за LED ленти, управляван чрез Wi-Fi и Bluetooth. Свързва се като всеки контролер за LED лента и позволява управление на осветлението директно от телефон или таблет, без специално дистанционно.
Контролерът поддържа три работни профила: rgbw, rgb и light. В профила light няколко LED ленти (групи осветители) могат да се управляват независимо по отделни канали. Функцията за измерване на консумацията позволява следене в реално време на напрежението, тока и консумираната мощност. Този артикул е опаковка от два броя, подходяща за проекти, в които са нужни два контролера.
Ключови характеристики

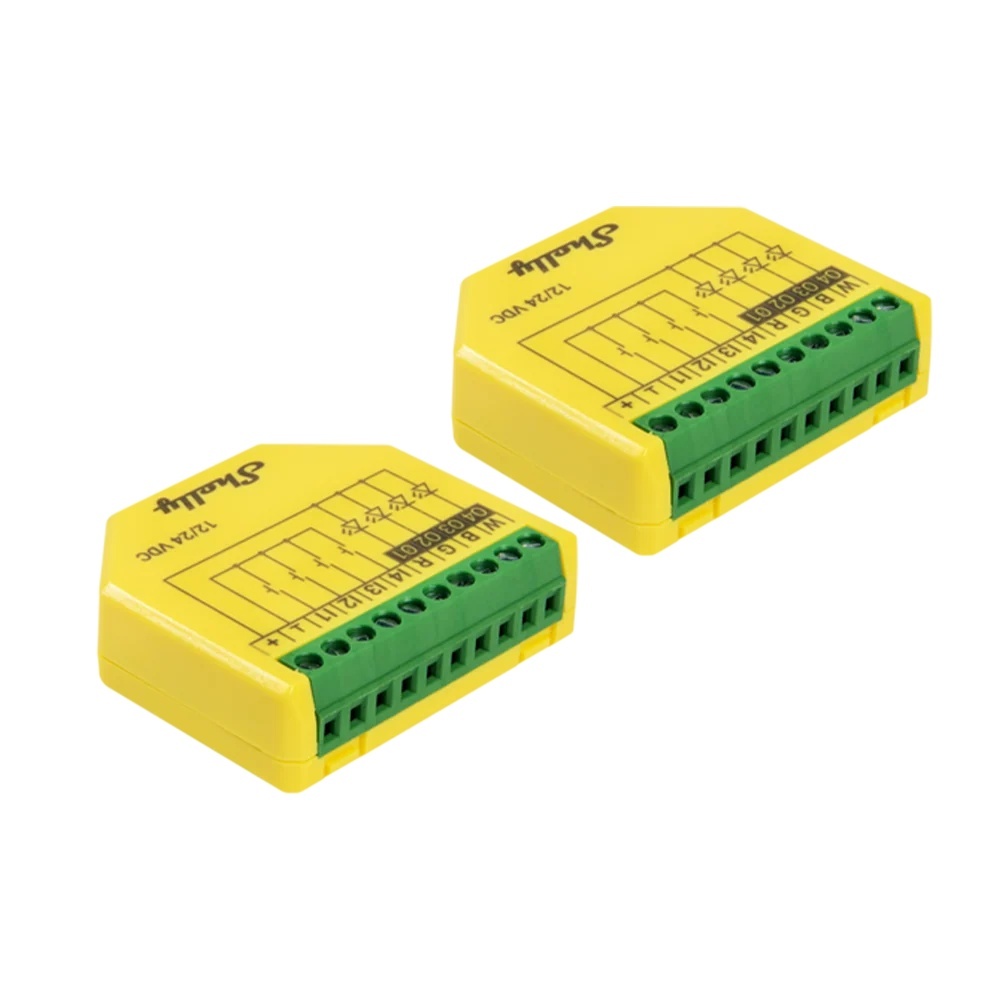

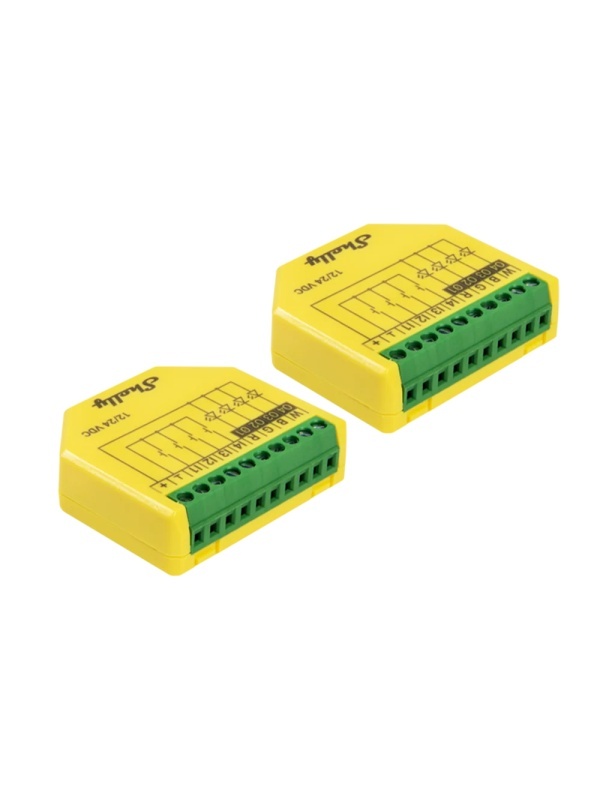

- Комплект от 2 контролера Shelly Plus RGBW PM в една опаковка
- Три работни профила: rgbw, rgb и light
- В профила light до 4 LED ленти могат да се управляват независимо
- Измерване в реално време на напрежението, тока и мощността
- Захранване 12 V или 24 V DC
- Wi-Fi и Bluetooth, без допълнителен хъб
- Графици, локални действия, webhooks, скриптове и MQTT
Практически примери за употреба
- Амбиентно осветление на два етажа в къща. Един контролер на партера и един на етажа, управлявани от едно и също приложение, с един и същ цветови сценарий, стартиран едновременно на двата етажа.
- Витрина и рафт за представяне в магазин. В профила light един контролер управлява независимо четири бели ленти на различни рафтове, а вторият контролер отговаря за RGB лентата във витрината.
- Детска стая с цветна нощна светлина. График превключва вечер на слабо червено - цветът, който най-малко пречи на съня - и изключва напълно лентата в часа за ставане.
- Проверка на консумацията на голяма LED инсталация. Вграденото измерване показва колко реално консумират лентите на всеки контролер, което е полезно за правилното оразмеряване на захранващия блок.
Технически характеристики
| Конструкция и размери | |
| Размери (В x Д x Ш) | 42x37x12 ±0.5 mm / 1.65x1.46x0.66 ±0.02 in |
| Тегло | 17 g / 0.60 oz |
| Максимален въртящ момент на винтовите клеми | 0.2 Nm / 1.8 lbin |
| Сечение на проводника | 0.1 ... 1 mm² / 30 ... 16 AWG (едножилен, многожилен и с кабелни накрайници) |
| Дължина на оголване на проводника | 6 mm / 0.24 in |

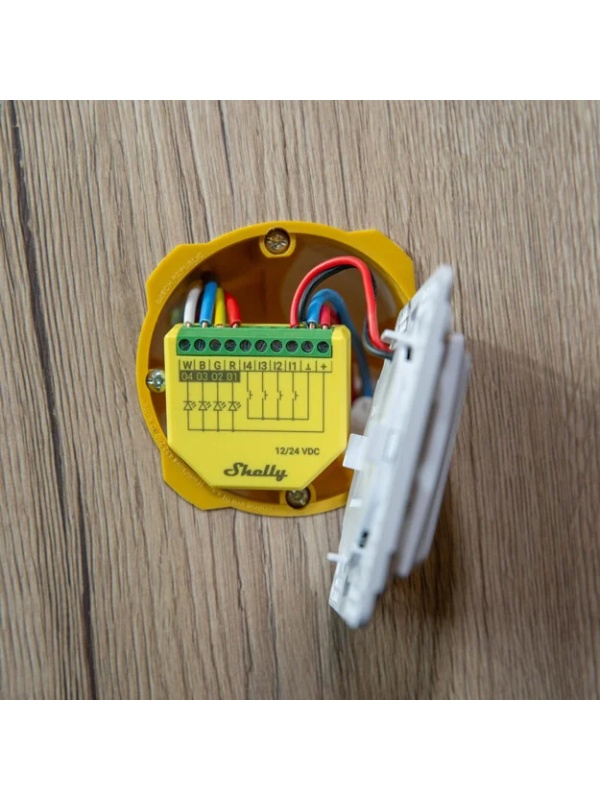

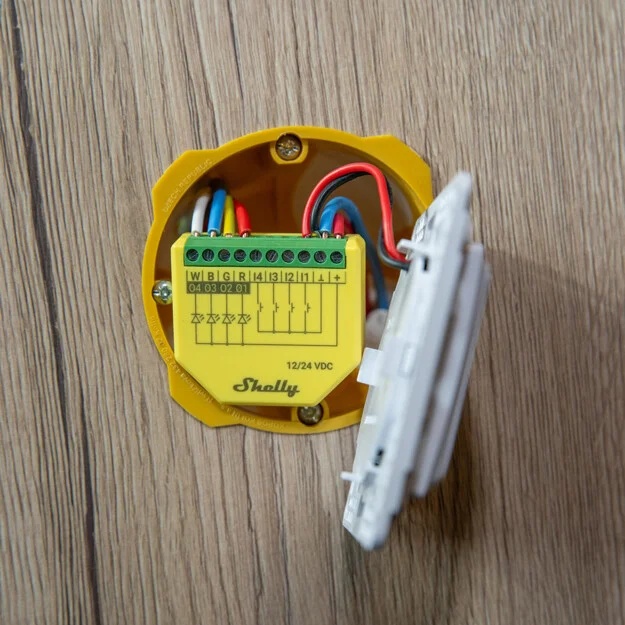

| Монтаж | В стената (конзола) |
| Материал на корпуса | Пластмаса |
| Цвят на корпуса | Жълт |
| Цвят на конекторите | Зелен |
| Условия на околната среда | |
| Работна температура на околната среда | -20 °C ... 40 °C / -5 °F ... 105 °F |
| Влажност | 30 % ... 70 % RH |
| Електрически параметри | |
| Захранване | 12/24 VDC |
| Консумация | < 1.2 W |
| Параметри на изходните вериги | |
| Максимално управляващо напрежение | 24 VDC |
| Максимален управляващ ток | 4 A на канал (10 A общо) |
| PWM честота | 833 Hz |
| Сензори и измерване | |
| Волтметър | 0-24 V |
| Точност на волтметъра | ± 5% |
| Амперметър | 0-10 A |
| Точност на амперметъра | ± 10% |
| Измерване на мощност и енергия | Измерване на мощността |
| Праг без товар | 0.5 VA на канал |
| Вътрешен температурен сензор | Da |
| Радиокомуникация | |
| Wi-Fi | |
| RF честотна лента | IEEE 802.11b/g/n HT20: 2412–2472 MHz IEEE 802.11n HT40: 2422-2462 MHz |
| Максимална RF мощност | < 20 dBm |
| Обхват | до 30 m / 100 ft на закрито и 50 m / 160 ft на открито (в зависимост от местните условия) |
| Bluetooth | |
| Протокол | 4.2 |
| RF честотна лента | 2400 - 2483.5 MHz |
| Максимална RF мощност | < 4 dBm |
| Обхват | до 10 m / 33 ft на закрито и 30 m / 100 ft на открито (в зависимост от местните условия) |
| Микроконтролер | |
| Процесор | ESP-Shelly C38F |
| Тактова честота | 160 MHz |
| RAM памет | 400 KB |
| Flash памет | 4 MB |
| Функции на фърмуера | |
| Графици | 20 |
| Webhooks (URL действия) | 20 с 5 URL адреса на webhook |
| Скриптове | Da |
| MQTT | Da |
Shelly Plus RGBW PM x2 е подходящият избор за всеки, който трябва да оборудва две зони с LED осветление и иска управление на цвета, по отделни канали и с измерване на консумацията.
