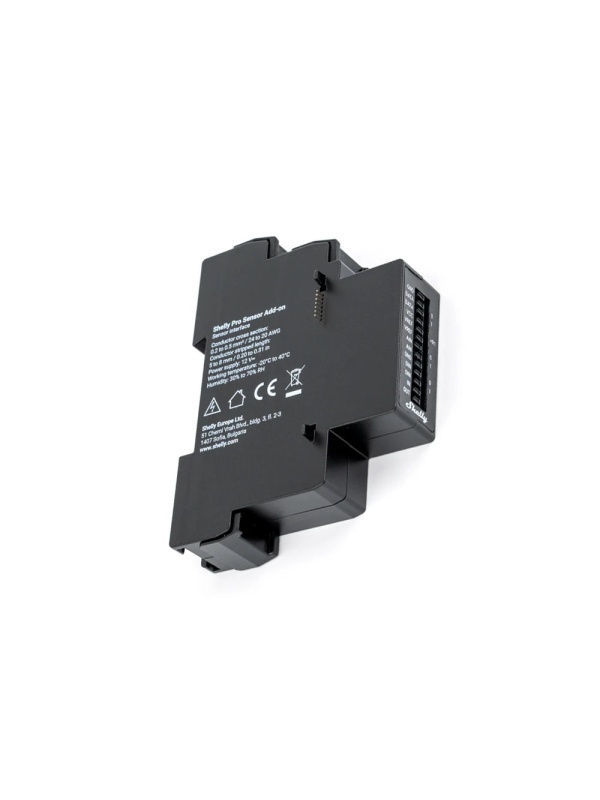

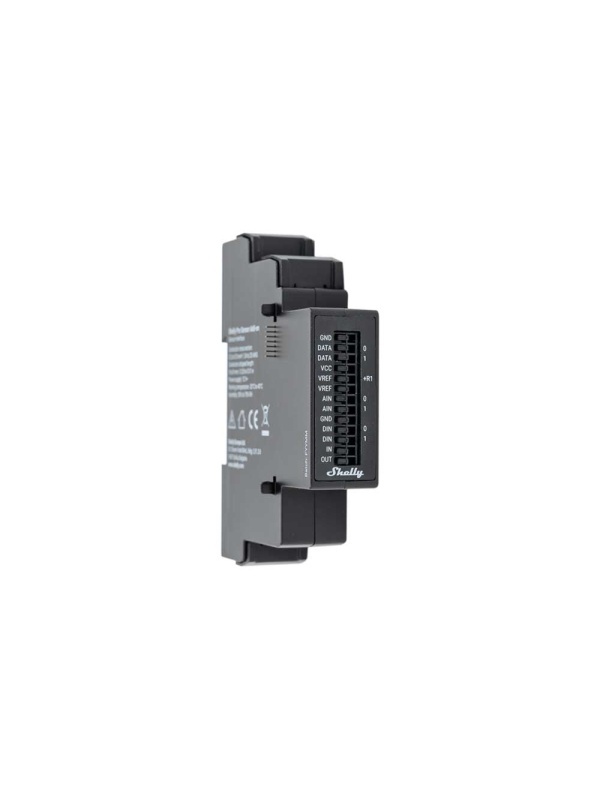

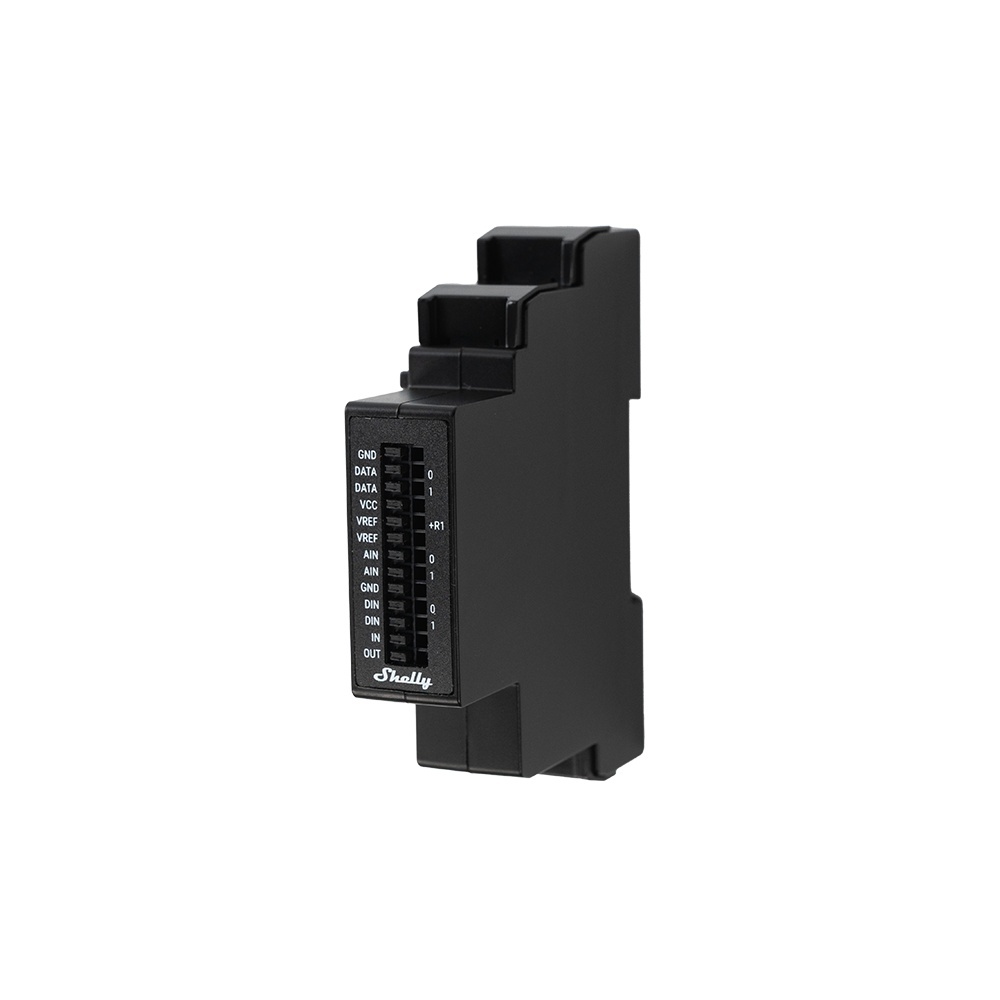

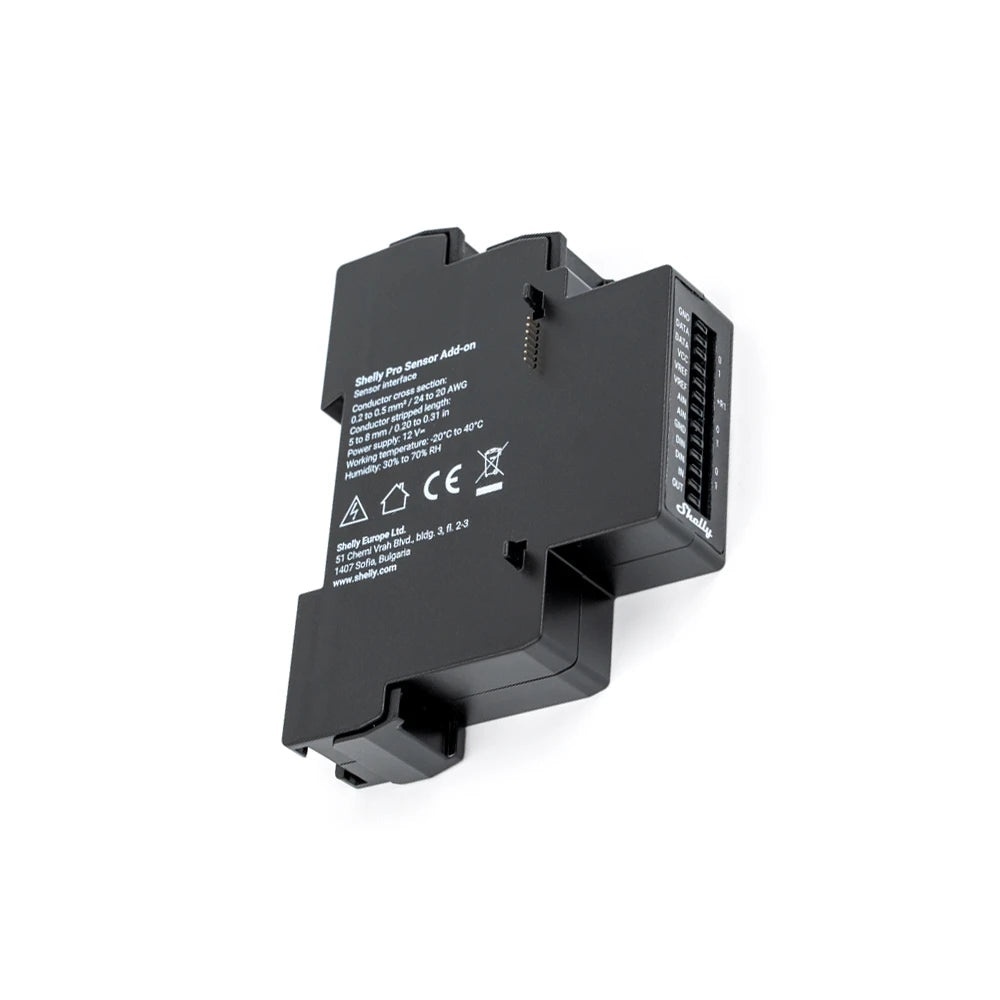

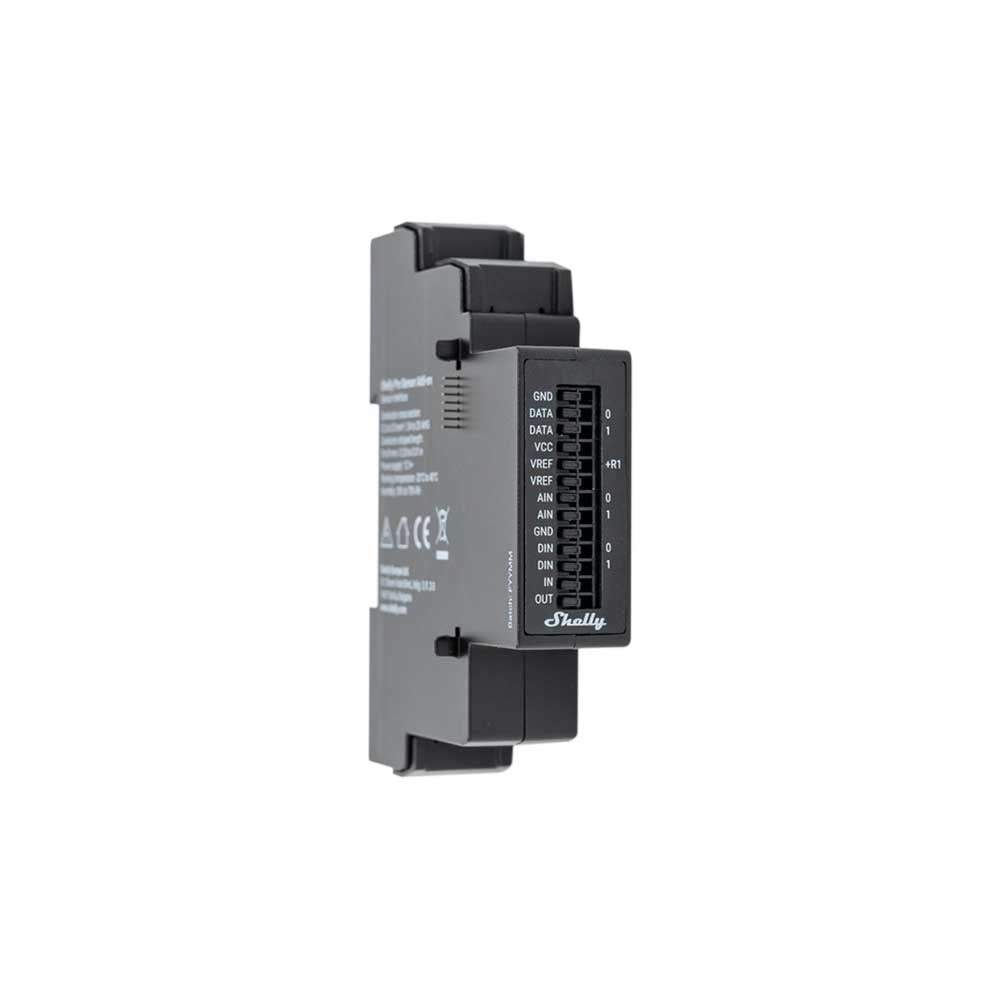

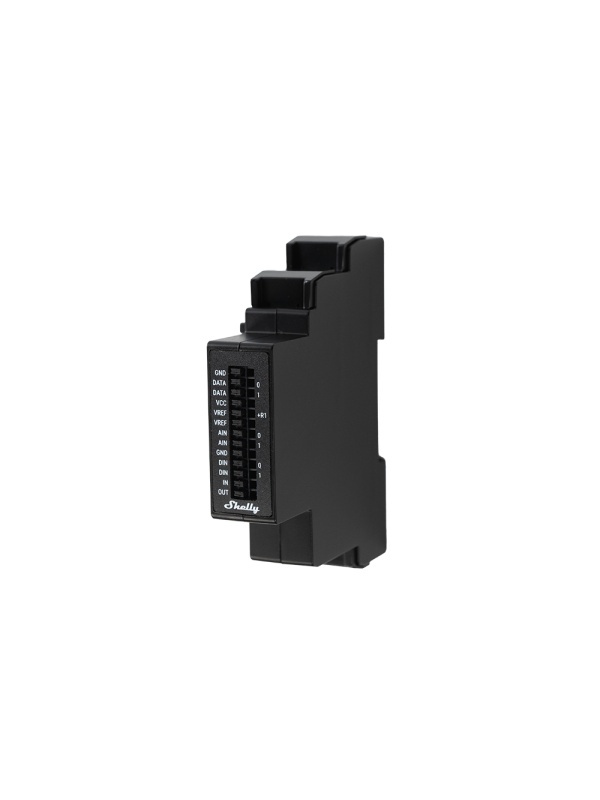

Модул за разширение Shelly Pro Sensor Add-on, DIN шина, 2 аналогови входа 0-10 V, 2 цифрови входа, 2 интерфейса 1-Wire и релеен изход SSR, за устройства Shelly Pro
Описание
Shelly Pro Sensor Add-on превръща устройство Shelly Pro, монтирано на DIN шина, в хъб за сензори. Модулът добавя галванично изолиран интерфейс, през който могат да се свързват различни видове сензори за мониторинг в реално време и разширени автоматизации в жилища, търговски сгради или индустриални среди.
Модулът предоставя два 1-Wire интерфейса, два аналогови входа 0-10 V, два цифрови входа +/-15 V и един безпотенциален изход на полупроводниково реле, което му дава голяма гъвкавост при конфигуриране на персонализирано решение.
Тъй като е съвместим с повечето сензори от типа Arduino, Shelly Pro Sensor Add-on отваря практически неограничен набор от приложения към съществуващото електрическо табло.
Ключови характеристики
- Два 1-Wire терминала за данни: до пет температурни сензора DS18B20 на канал или един сензор DHT22 за температура и влажност
- Два аналогови входа 0-10 V за сензори за CO2, налягане, светлина или други аналогови сензори
- Два цифрови входа +/-15 V за детектори за движение, сензори за течове или контакти
- Един безпотенциален изход на полупроводниково реле за външни релета, аларми или други вериги
- Галванична изолация за безопасна и надеждна работа

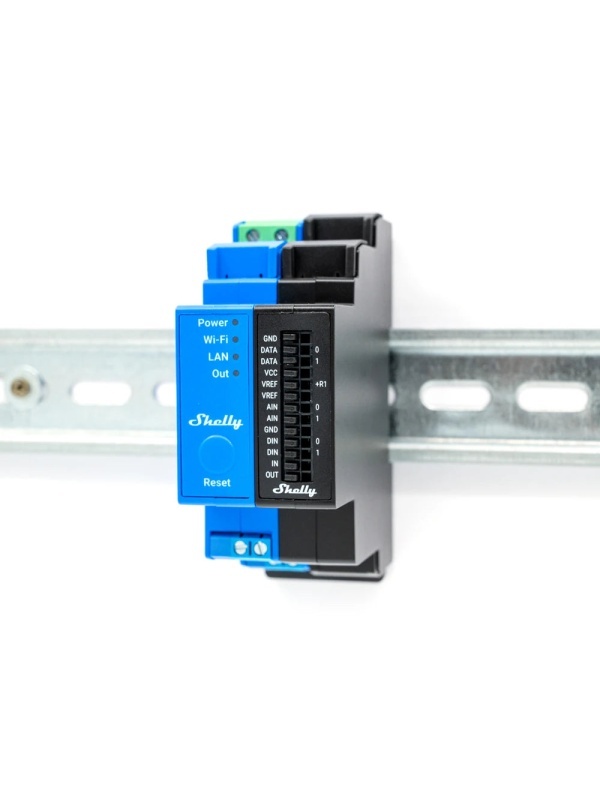

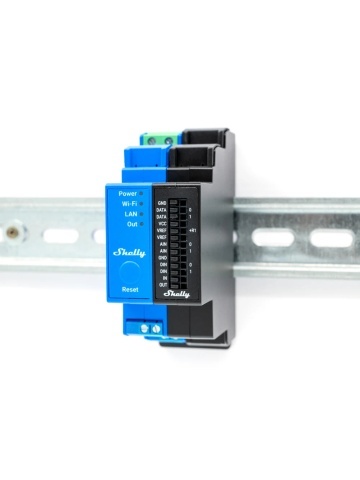

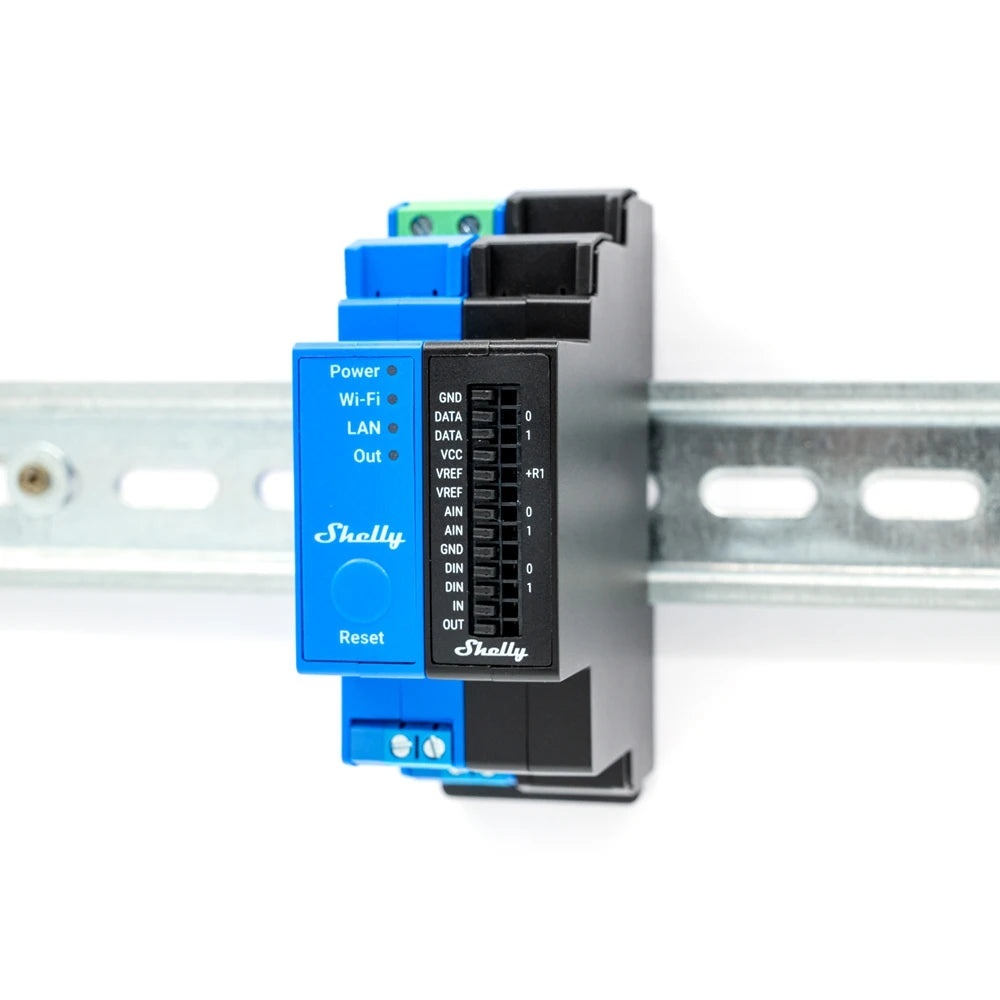

- Монтаж на DIN шина, в електрическо табло
Практически примери за употреба

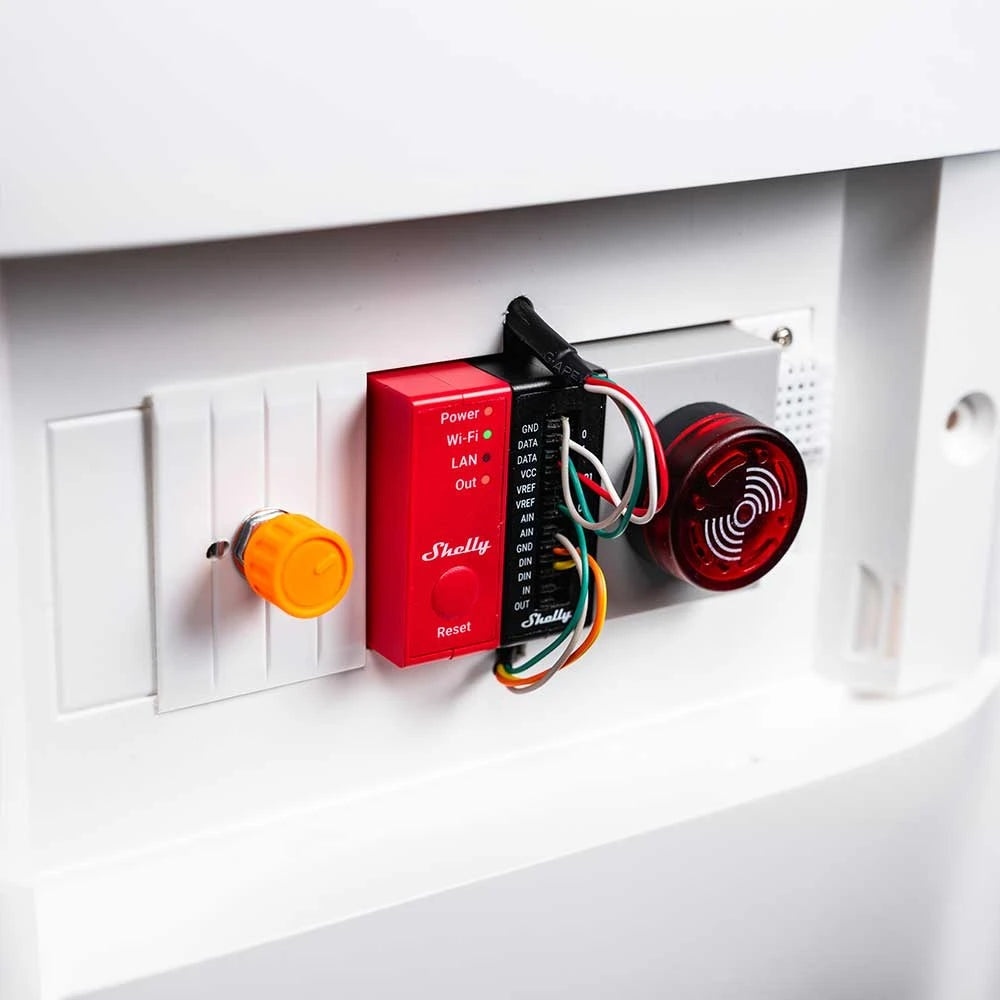

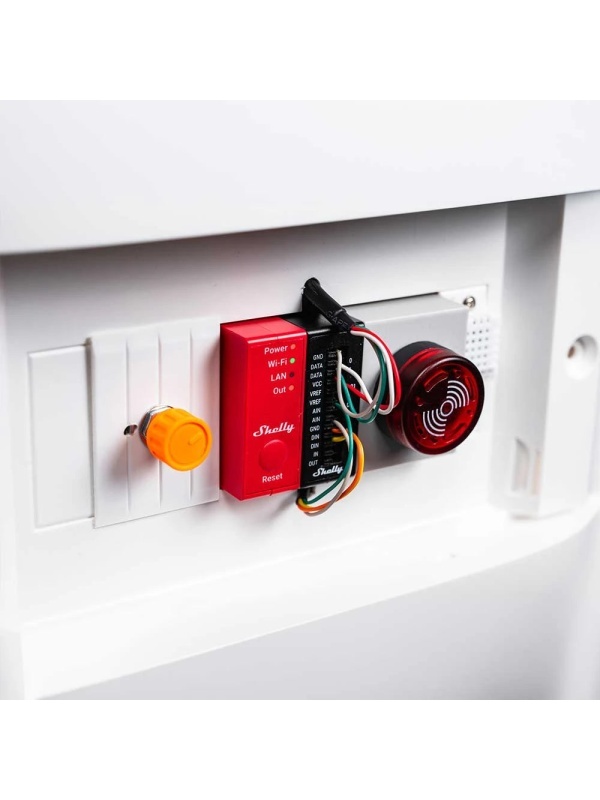

- Монтиран в електрическото табло, следи температурата и влажността в техническото помещение и изпраща известия, когато стойностите излязат извън зададения диапазон.
- Свързан към PIR сензор, включва осветлението в коридора или в склада само когато има движение и го изключва автоматично след определено време.
- Със сензори за температура и влажност, свързани към Shelly Pro, прецизно регулира работата на отоплителната, охладителната и вентилационната инсталация.
- Със сензор за влажност на почвата пуска напояването само когато почвата наистина има нужда от вода.
Технически характеристики
| Размери (В x Ш x Д) | 94x19x69 / 3.70x0.75x2.71 |
| Тегло | 45 g |
| Монтаж | DIN шина |
| Сечение на проводника | 0.2 - 0.5 mm² |
| Дължина на оголване | 5 - 8 mm |
| Материал на корпуса | Пластмаса |
| Цвят на корпуса | Черен |
| Цвят на конекторите | Черен |
| Работна температура | -20 °C - 40 °C |
| Работна влажност | 30% - 70% RH |
| Максимална надморска височина | 2000 m |
| Захранване | 12 V (от съвместимото устройство Shelly) |
| Консумация | < 0.5 W (без сензори) |
| Цифрови входове | -15 V до 0.5 V (True) / 2.5 V до 15 V (False)* |
| Обхват на аналоговия вход | 0 - 100% |
| Обхват на волтметъра | 0 - 10 V |
| Максимално комутируемо напрежение | 30 V |
| Максимален комутируем ток | 300 mA |
| Процесор | STM32G071GBU6 |
| Съвместими устройства | Shelly Pro 1 Shelly Pro 1PM Shelly Pro 2 Shelly Pro 2PM Shelly Pro 3EM Shelly Pro Dimmer 0/1–10V PM Shelly Pro Dimmer 1PM Shelly Pro Dimmer 2PM Shelly Pro EM-50 |
Shelly Pro Sensor Add-on е правилният избор за всеки, който иска да добави реални сензори в електрическо табло с устройства Shelly Pro, без допълнително оборудване.
