Трифазен електромер Shelly Pro 3EM 120A v2 - DIN шина, 3 x токов трансформатор 120A, измерване в 4 квадранта, с възможност за обновяване до Matter, Wi-Fi, LAN и Bluetooth

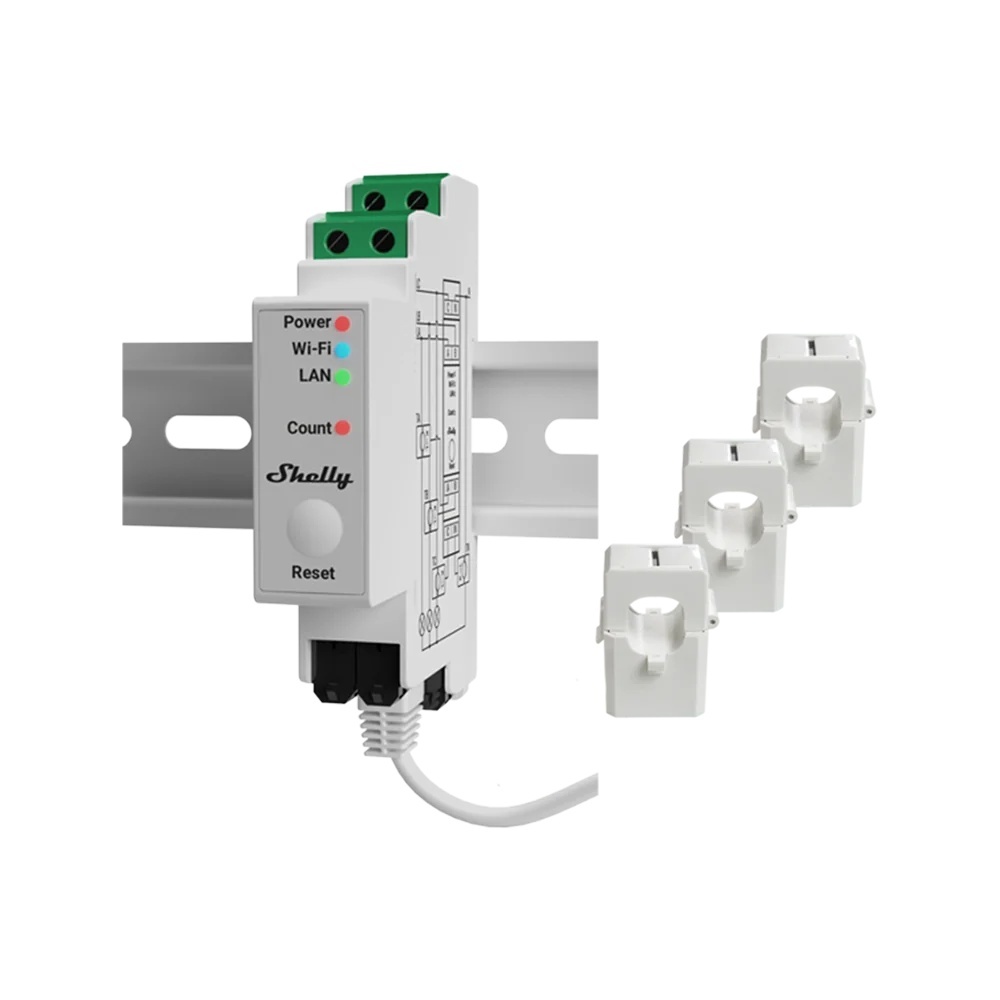

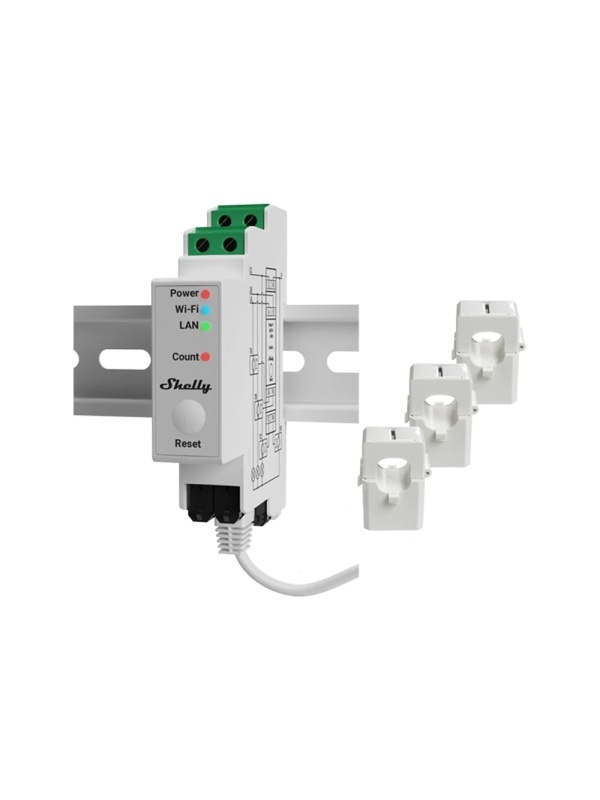

Shelly Pro 3EM 120A v2 е професионалният трифазен електромер от серията Pro, във версия v2, доставян заедно с три токови трансформатора 120 A. Монтира се на DIN шина в електрическото табло и измерва в реално време напрежението, тока, активната и привидната мощност, фактора на мощността и енергията на всяка фаза, както и тока в нулата.

Измерването се извършва в четири квадранта, така че устройството следи както енергията, консумирана от мрежата, така и енергията, върната обратно в мрежата - затова е подготвено за фотоволтаични инсталации. Точността на измерване е 1%, а за активната енергия електромерът отговаря на клас на точност B съгласно IEC 62053-21, въз основа на тестовете на производителя.

Версията v2 може да бъде надградена до Matter чрез актуализация на фърмуера и комуникира чрез Ethernet, Wi-Fi и Bluetooth, с поддръжка на MQTT, HTTP, WebSocket и скриптове, изпълнявани локално на устройството. Важно: електромерът няма вградено реле, а управлението на контактор се извършва със специалния модул Shelly Pro 3EM Switch Add-on.

Характеристики

• Измерване на 3 фази плюс нула, до 120 A на канал, с трите токови трансформатора, включени в комплекта
• Измерване в 4 квадранта, подготвено за фотоволтаични системи и просюмъри
• Клас на точност B за активната енергия (IEC 62053-21), грешка на измерване 1%
• Надграждане до Matter чрез актуализация на фърмуера
• Опционално откриване на грешна последователност на фазите
• Оптичен импулсен индикатор за консумираната енергия
• Вградена енергонезависима памет с поне 45 дни данни при интервал от 1 минута
• Вграден часовник за реално време, който запазва коректните времеви отметки и без интернет връзка
• Свързаност Ethernet (RJ45), Wi-Fi 802.11 b/g/n и Bluetooth, всяка активируема поотделно
• MQTT, HTTP, WebSocket, скриптове и 20 webhook-а (по 5 адреса на webhook)
• Вграден температурен сензор и монтаж на DIN шина
• Експорт на данни във формат CSV и JSON чрез RPC

Практически примери за употреба

• В главното табло на къща с трифазно захранване показва в реално време колко консумира всяка фаза, така че големите консуматори (бойлер, термопомпа, зарядна станция за автомобил) да могат да се балансират между фазите и да не изключват вече главния предпазител.
• В инсталация с фотоволтаични панели измерването в 4 квадранта разделя енергията, взета от мрежата, от върнатата в мрежата, така че всеки месец може да се провери колко е произведено и колко е подадено в мрежата, независимо от данните на инвертора.
• В малко търговско помещение - кабинет, работилница, пералня - локалният дневник от поне 45 дни при интервал от една минута позволява да се реконструира пик на консумацията и да се установи отговорната машина, дори ако в съответния ден интернетът е бил прекъснат.
• Заедно с Shelly Pro 3EM Switch Add-on и контактор може самостоятелно да включва голям консуматор, например бойлера, само в периодите с фотоволтаично производство или с намалена тарифа, чрез скрипт, изпълняван локално на устройството.

Технически характеристики

Shelly Pro 3EM 120A v2 е правилният избор за всеки, който има трифазна инсталация или фотоволтаична система и иска точни данни за консумацията на всяка фаза, директно от електрическото табло.
