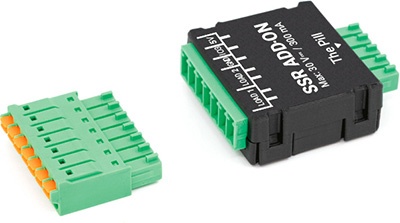

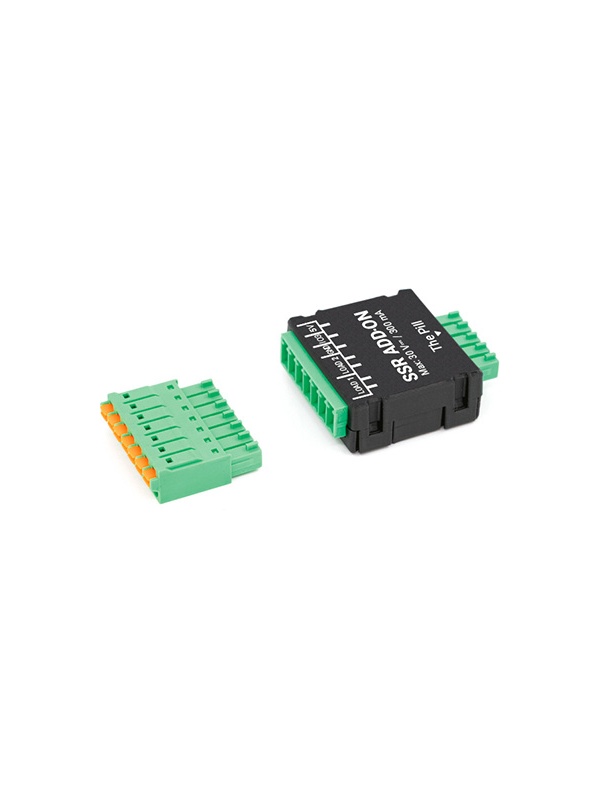

SSR Add-on за Shelly The Pill – Интерфейс за управление на твърдотелни релета (SSR), силова автоматизация

SSR Add-on за Shelly The Pill е интерфейс за управление с два канала полупроводникови релета (SSR), всеки с капацитет 30V DC / 300mA, създаден за безопасно превключване на товари с малка мощност в приложения за автоматизация. Тъй като са полупроводникови релета, превключването се извършва без движещи се механични части, което осигурява много по-дълъг живот в сравнение с класическите електромеханични релета.

Add-on модулът предлага два изхода LOAD1 и LOAD2, напълно галванично изолирани (potential-free), плюс конфигурируем цифров входно-изходен канал IO3 с логическо ниво 3.3V, полезен за отчитане на състоянието на външен контакт или за управление на трето устройство. Опционалните клеми 5V и GND позволяват захранване на спомагателни модули директно от add-on модула.

Подходящ е за автоматизация на системи с малка мощност като електромагнитни клапани, спомагателни релета, индустриални сигнални LED индикатори или управляващи вериги в DIY приложения и проекти за автоматизация на оранжерии и технически помещения.

Внимание: add-on модулът изисква модула 5-Terminal Add-on (продава се отделно) за свързване към The Pill by Shelly; максималният товар на канал е 300mA при 30V DC и не трябва да се надвишава.

Практически примери за употреба

• Управление на нисковолтови електромагнитни клапани за напояване на оранжерия, в рамките на 30V DC / 300mA на канал.
• Сигнализация с индустриални LED индикатори или управление на спомагателни релета чрез галванично изолираните изходи LOAD1 и LOAD2.
• Отчитане на състоянието на външен контакт чрез канала IO3 (3.3V), за автоматизации в технически помещения.
• Захранване на спомагателен модул директно от опционалните клеми 5V и GND.

Технически характеристики

Надежден и без механични части, SSR Add-on разширява The Pill с два полупроводникови канала за превключване за автоматизации с малка мощност в технически и индустриални приложения.
