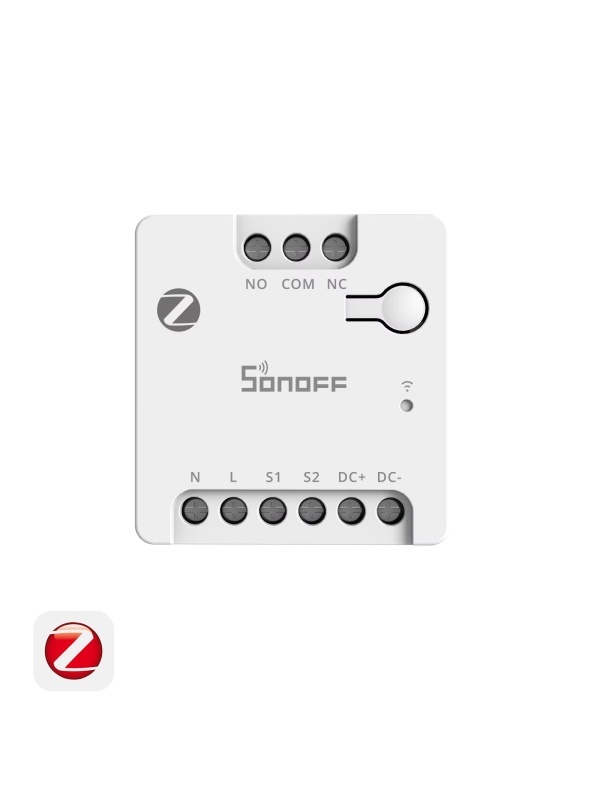

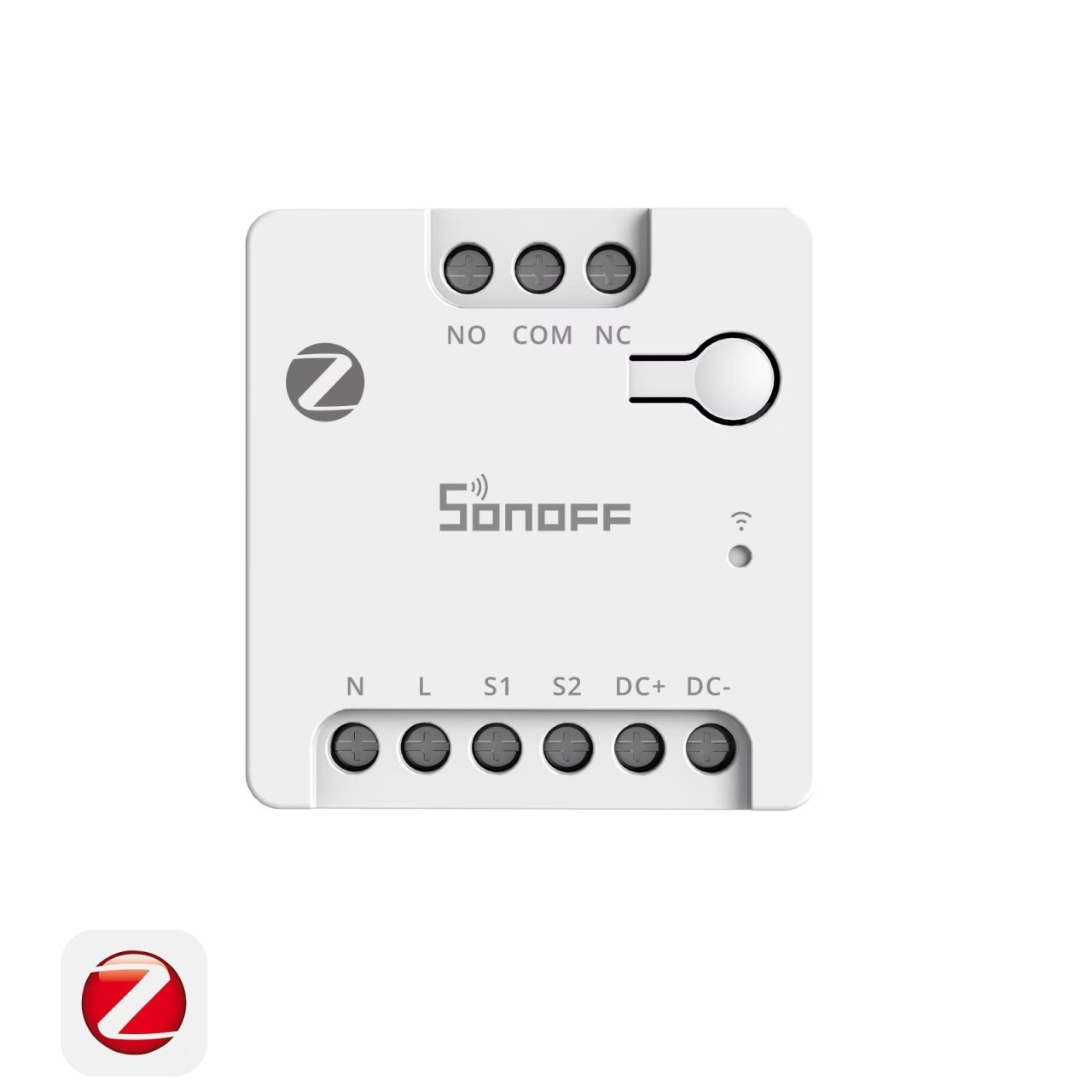

Zigbee модул Sonoff MINI-ZBD Dry Contact, захранване AC/DC, за автоматизация на гаражна врата, порта, котел или мотор, съвместим със Zigbee 3.0, Alexa/Google Assistant
Описание
Sonoff MINI-ZBD е Zigbee релеен модул със сух контакт (dry contact), създаден за управление на устройства, които се включват чрез безпотенциален контакт: гаражни врати, електрически портали, котли за отопление, водни помпи или алармени системи. Релето поддържа и двата режима, нормално отворен (NO) и нормално затворен (NC), така че може да се свърже към съществуващата автоматика без промяна на нейното окабеляване.
Модулът приема двойно захранване: 110-240V AC от домашната инсталация или 12-48V DC за нисковолтови инсталации, захранвани от батерии или соларни панели, без допълнителни преобразуватели. Чрез протокола Zigbee 3.0 може да се управлява дистанционно, с гласови команди и чрез графици от приложението eWeLink или от платформи като Home Assistant, а като Zigbee рутер разширява покритието на mesh мрежата.
Бележка: Този продукт използва протокола Zigbee и изисква съвместим Zigbee хъб/bridge (напр. Sonoff ZBBridge-P / Sonoff ZBBridge-U / Sonoff ZBDongle-E / Sonoff Dongle-M), за да бъде свързан към мрежата и управляван от приложението. Не работи самостоятелно чрез WiFi.
Ключови характеристики и технически предимства
Сух контакт NO/NC: сигурно управление на гаражни врати, котли за отопление, електрически портали, водни помпи или алармени системи, без промяна на съществуващото окабеляване.
Захранване AC или DC: 110-240V AC или 12-48V DC, за класически домашни инсталации или нисковолтови системи.
Управление на малки DC товари: управлява DC мотори и електромагнитни вентили до 8W.
Разширение за голяма мощност чрез контактор: заедно с контактор може да управлява устройства с голяма мощност (климатици, големи помпи, индустриално осветление), като използва сигнал с малка мощност.
Zigbee рутер: работи като повторител в Zigbee мрежата и намалява зоните без сигнал.
Вход за външен ключ: приема ключове с превключване (rocker) или с връщане (push button).
Начини на използване и сценарии

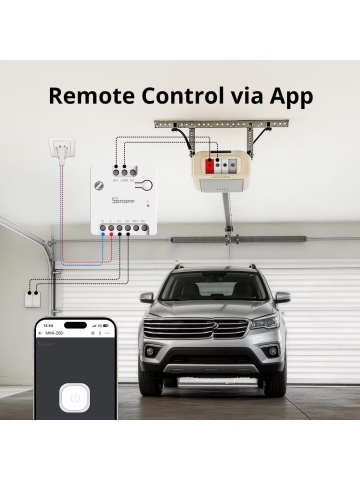

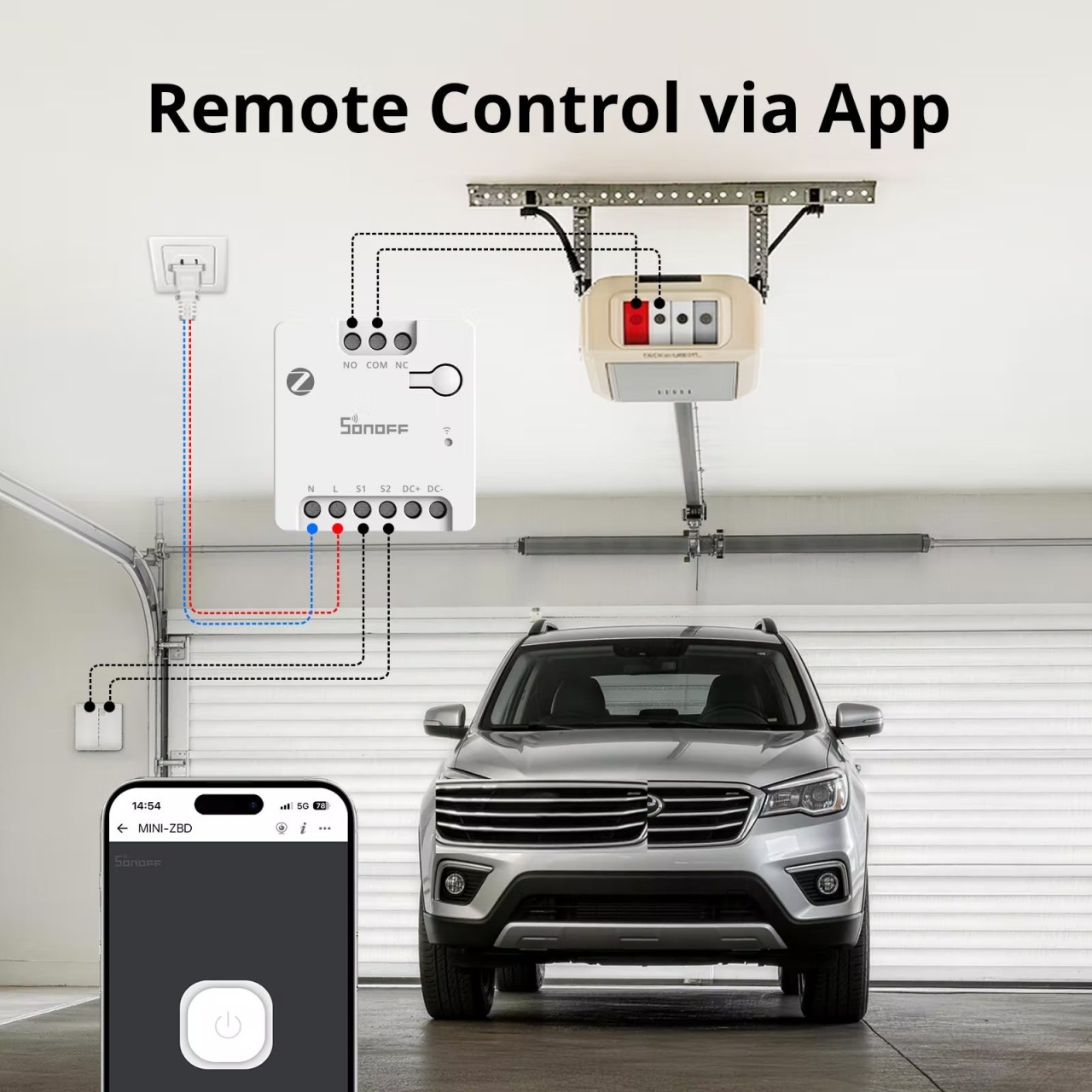

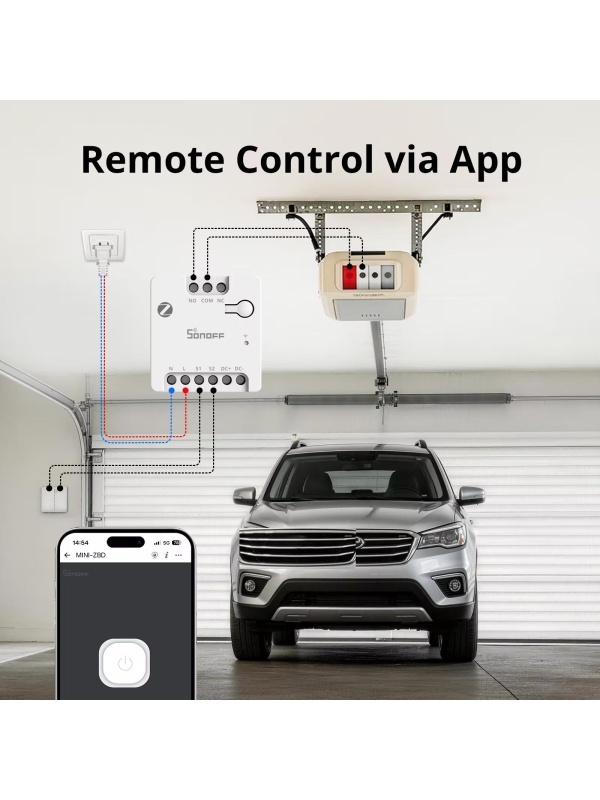

Гаражна врата или електрически портал: свързан към командния вход на автоматиката, позволява отваряне от приложението или с гласова команда (Alexa/Google Assistant), като запазва съществуващия бутон.

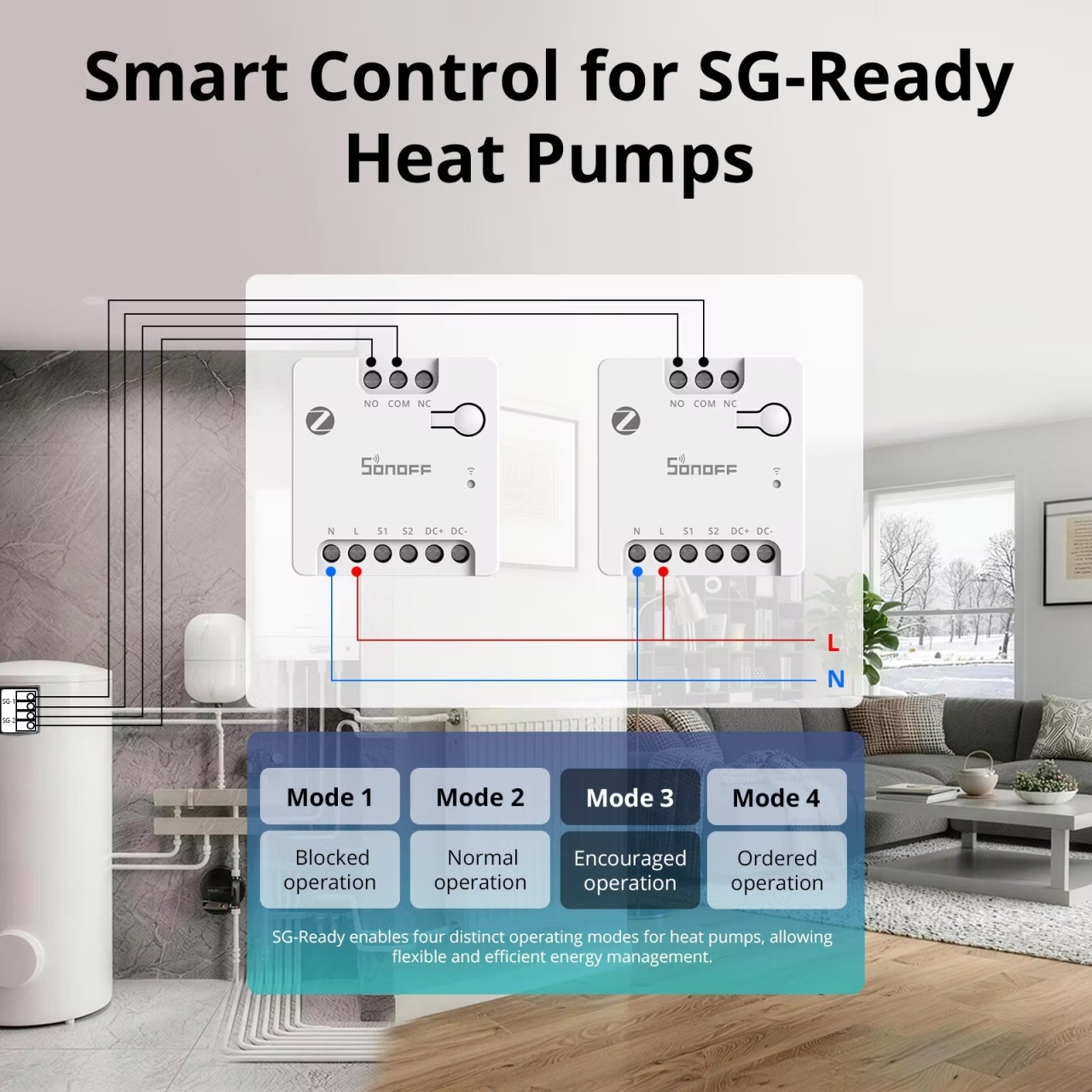

Котел за отопление: включване и изключване на котела чрез термостатния контакт, по график или според Zigbee температурен сензор.
Помпи и устройства с голяма мощност: чрез контактор управлява водни помпи или други големи консуматори със сигнал с малка мощност.
Съдържание на пакета
1 × Модул Sonoff MINI-ZBD Dry Contact
1 × Стойка/клипс за закрепване (ако е приложимо)
1 × Кратко ръководство за употреба и електрическа схема за монтаж
Практически примери за употреба
- Управление на електромагнитен вентил 12/24V DC (до 8W) за напояване, с почасов график от приложението.
- Използва се за автоматизиране на гаражна врата, електрическа порта или котел чрез сух контакт, без ново окабеляване.
- Интегриран в Zigbee мрежа заедно с други сензори Sonoff за бързи локални автоматизации, без зависимост от интернет.
Технически характеристики:
| Модел | SONOFF MINI-ZBD Dry Contact |
| Тип | Zigbee релеен модул със сух контакт (NO/NC), за автоматизации |
| Захранване | 110-240V AC или 12-48V DC (двойно) |
| Съвместим товар | DC мотори/електромагнитни вентили до 8W; 24V DC макс. 2A (резистивен товар) |
| Протокол | Zigbee 3.0, работи и като Zigbee рутер |
| Изисква | Zigbee gateway/хъб (няма собствен WiFi) |

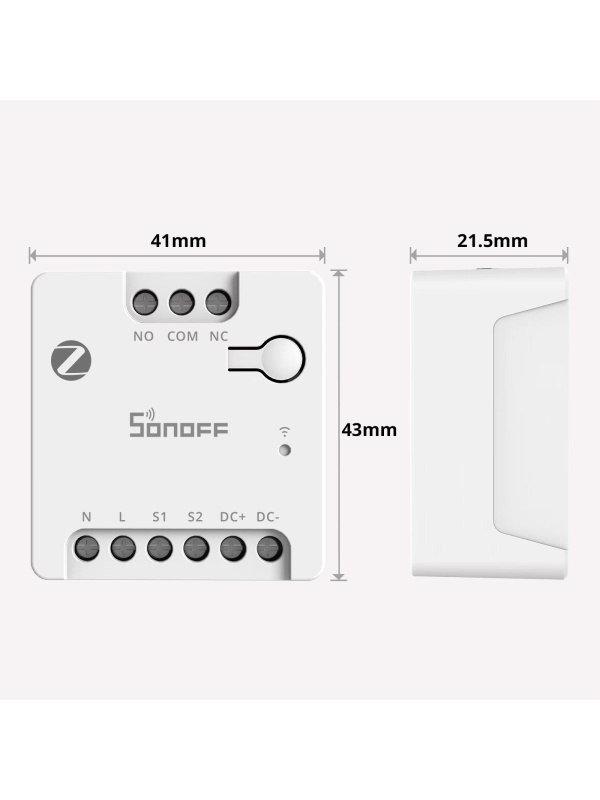

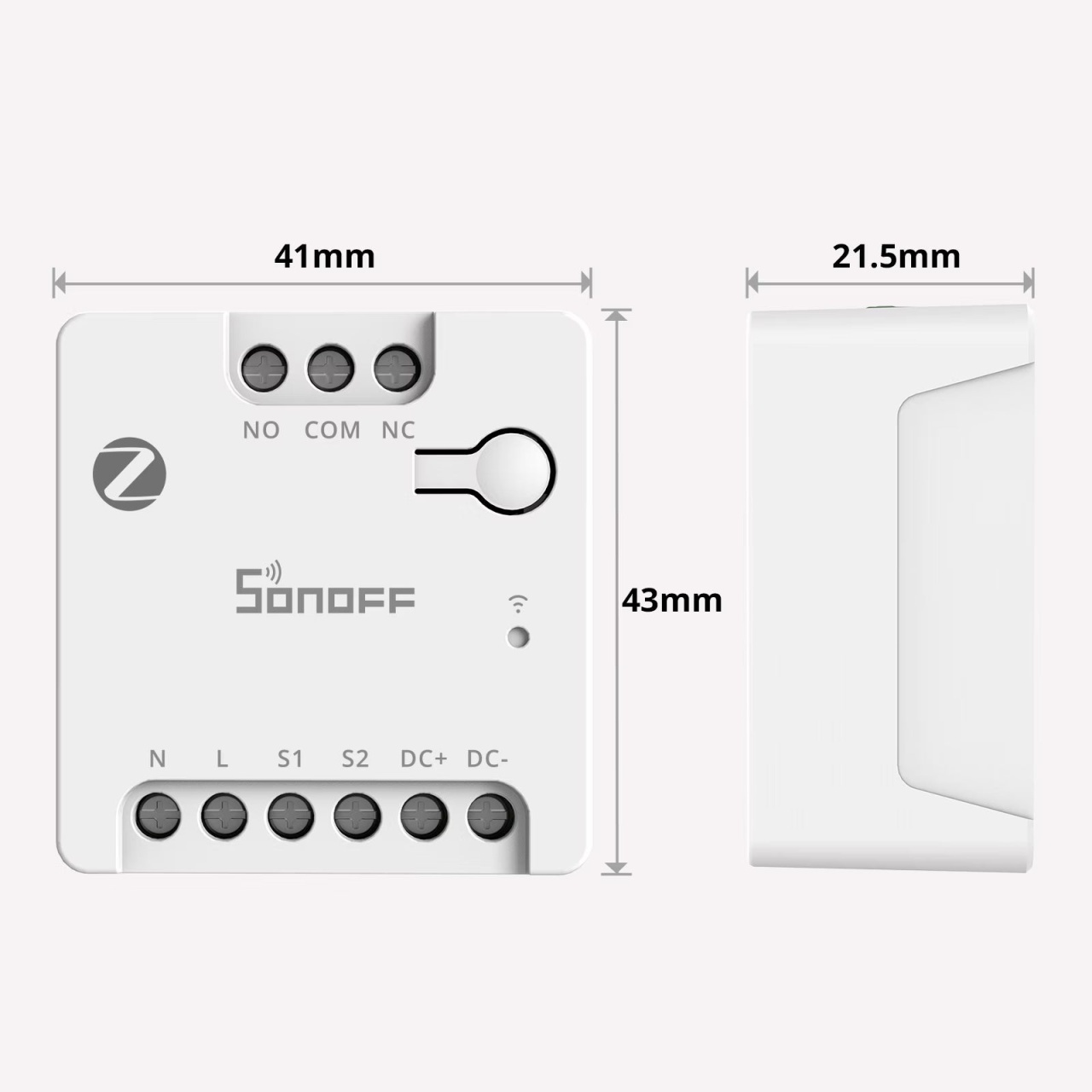

| Размери | 41 x 43 x 21.5 mm |
| Тегло | 35.3g |
| Работна температура | -10C ~ 40C |
| Работна влажност | 5-95% RH, без кондензация |
| Материал на корпуса | PC |
| Вход за външен ключ | с превключване (rocker) или с връщане (push button) |
| Предназначение | автоматизация на гаражна врата, портал, котел за отопление или мотор |
| Съвместимост | Amazon Alexa, Google Assistant (чрез Sonoff gateway + eWeLink) |
Zigbee модулът Sonoff MINI-ZBD Dry Contact, със захранване AC/DC, за автоматизация на гаражна врата, портал, котел за отопление или мотор, съвместим със Zigbee 3.0, Alexa/Google Assistant, е идеалният избор за всеки, който иска да автоматизира съществуващо устройство чрез сух контакт, без допълнителни работи по окабеляването.
Често задавани въпроси
Какъв протокол използва и нужен ли е хъб?
Zigbee 3.0, затова се нуждае от Zigbee шлюз: Sonoff ZBBridge, NSPanel Pro, iHost или стик ZBDongle-E/ZBDongle-P, наред с други. Работи и като Zigbee рутер, разширявайки мрежата.
Как се захранва? Нужен ли е нулев проводник?
С 100-240 V~ (с фаза и нула) или с 12-48 V⎓. Не свързвайте едновременно AC и DC захранване.
Какво може да управлява?
Има изход сух контакт NO/NC, специфициран за 24 V⎓, 2 A при резистивен товар: подходящ за управление на портал, гаражна врата или котел, а не за мощни консуматори на 230 V.
Съвместим ли е с Home Assistant?
Да, чрез съвместими Zigbee координатори (например ZBDongle-E или ZBDongle-P), използвани в Home Assistant.
