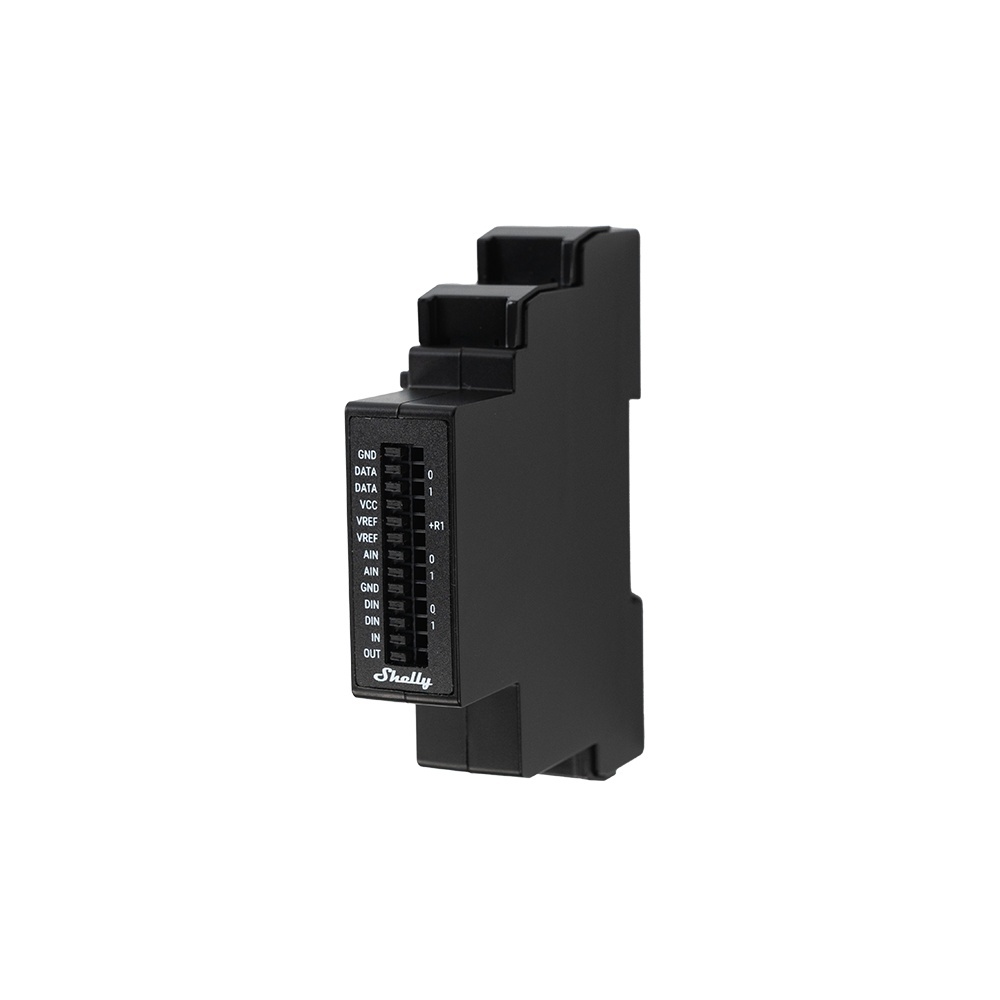

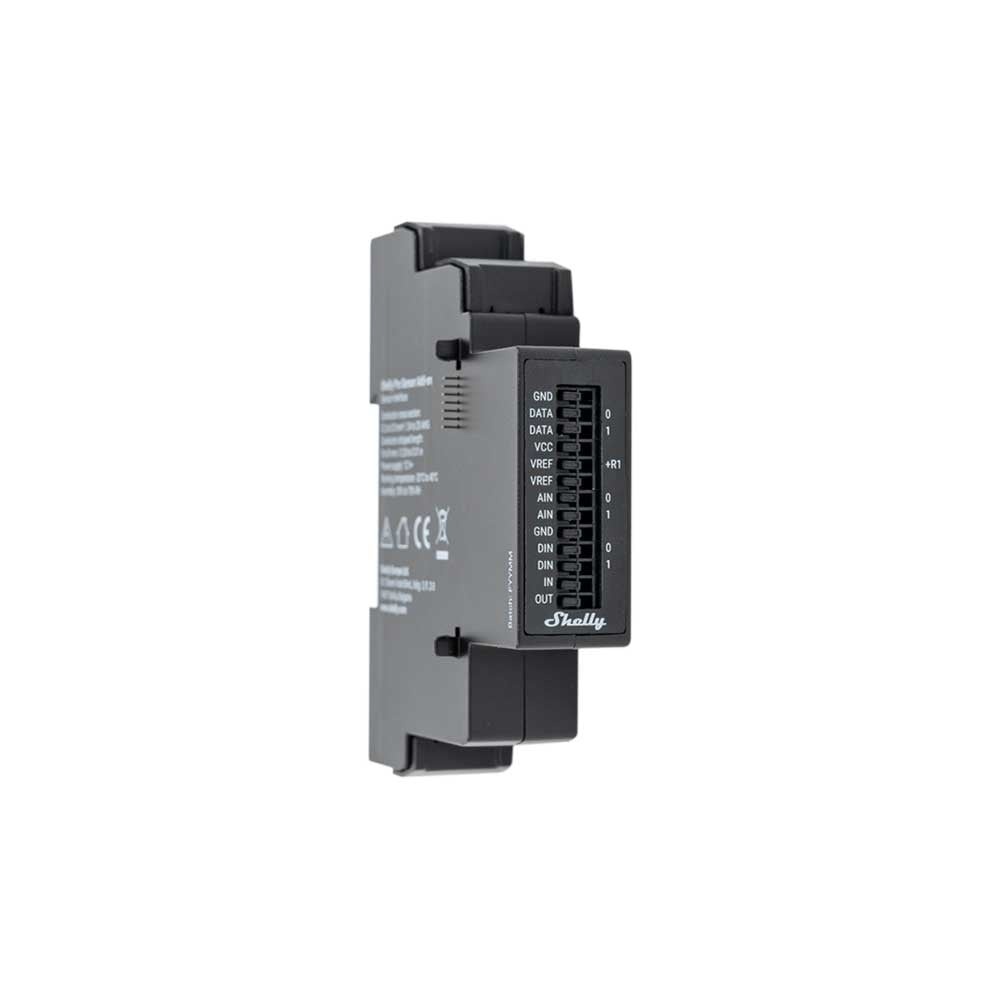

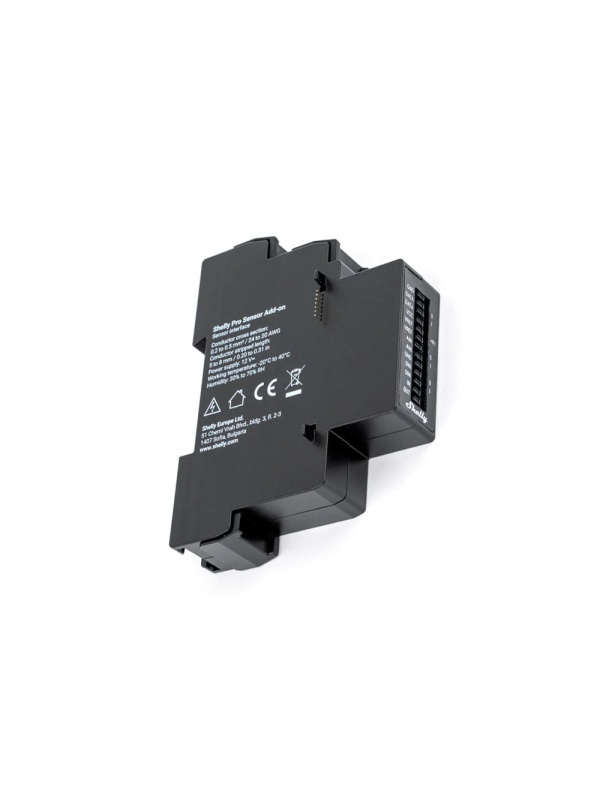

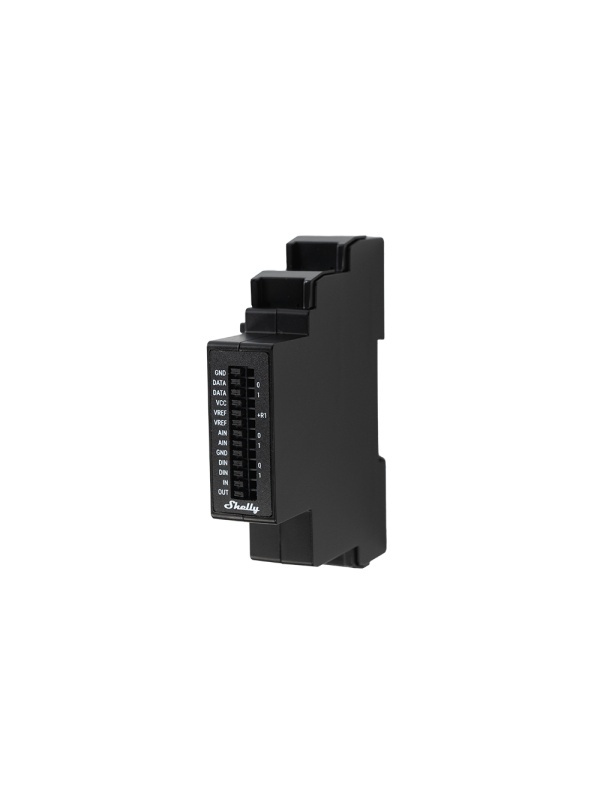

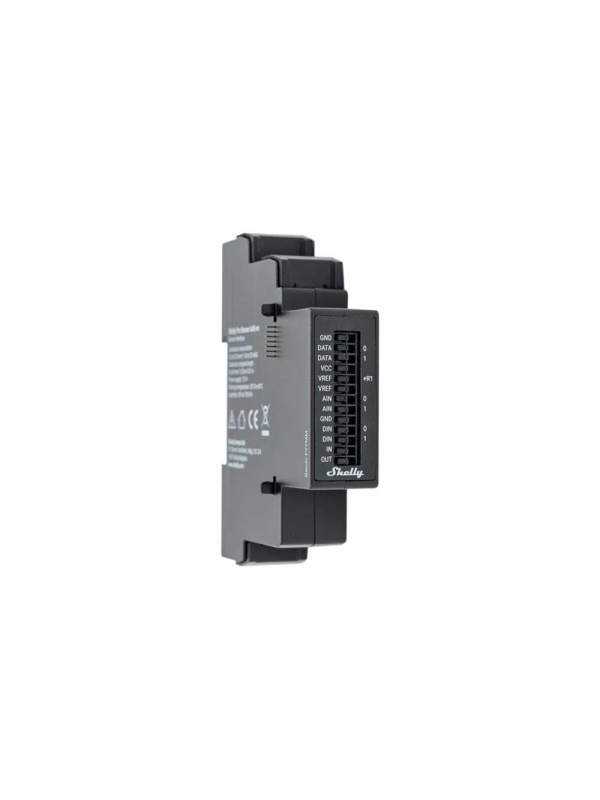

Erweiterungsmodul Shelly Pro Sensor Add-on, DIN-Hutschiene, 2 analoge Eingänge 0-10 V, 2 digitale Eingänge, 2 Schnittstellen 1-Wire und SSR-Relaisausgang, für Shelly Pro Geräte
Description
Das Shelly Pro Sensor Add-on verwandelt ein auf der Hutschiene (DIN-Schiene) montiertes Shelly Pro-Gerät in einen Sensor-Hub. Das Modul fügt eine galvanisch getrennte Schnittstelle hinzu, über die sich verschiedene Sensortypen für Echtzeitüberwachung und erweiterte Automatisierungen anschließen lassen – in Wohnungen, Gewerbegebäuden oder industriellen Umgebungen.
Das Modul bietet zwei 1-Wire-Schnittstellen, zwei Analogeingänge 0-10 V, zwei Digitaleingänge von +/-15 V und einen potentialfreien Halbleiterrelais-Ausgang, was ihm eine große Flexibilität bei der Konfiguration einer individuellen Lösung verleiht.
Da das Shelly Pro Sensor Add-on mit den meisten Sensoren vom Typ Arduino kompatibel ist, eröffnet es praktisch unbegrenzte Anwendungsmöglichkeiten im bestehenden Verteilerkasten.
Hauptmerkmale
- Zwei 1-Wire-Datenklemmen: bis zu fünf Temperatursensoren DS18B20 pro Kanal oder ein Sensor DHT22 für Temperatur und Luftfeuchtigkeit
- Zwei Analogeingänge 0-10 V für Sensoren für CO2, Druck, Licht oder andere analoge Sensoren
- Zwei Digitaleingänge +/-15 V für Bewegungsmelder, Lecksensoren oder Kontakte
- Ein potentialfreier Halbleiterrelais-Ausgang für externe Relais, Alarme oder andere Stromkreise
- Galvanische Trennung für einen sicheren und zuverlässigen Betrieb

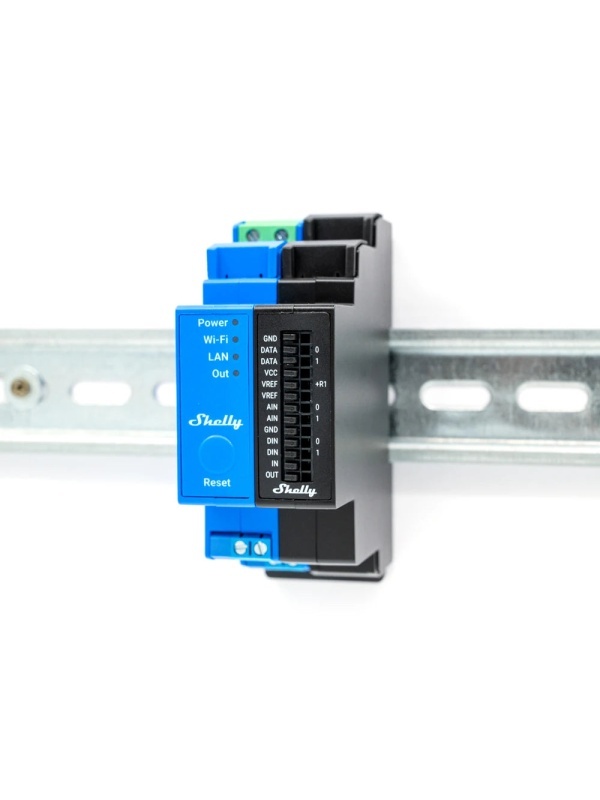

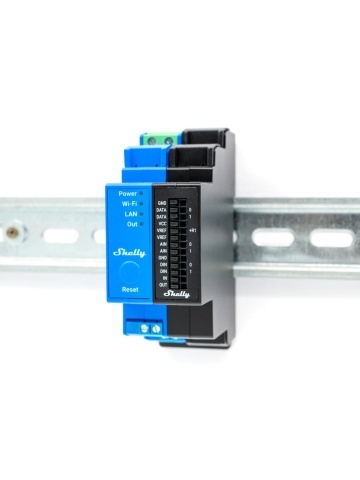

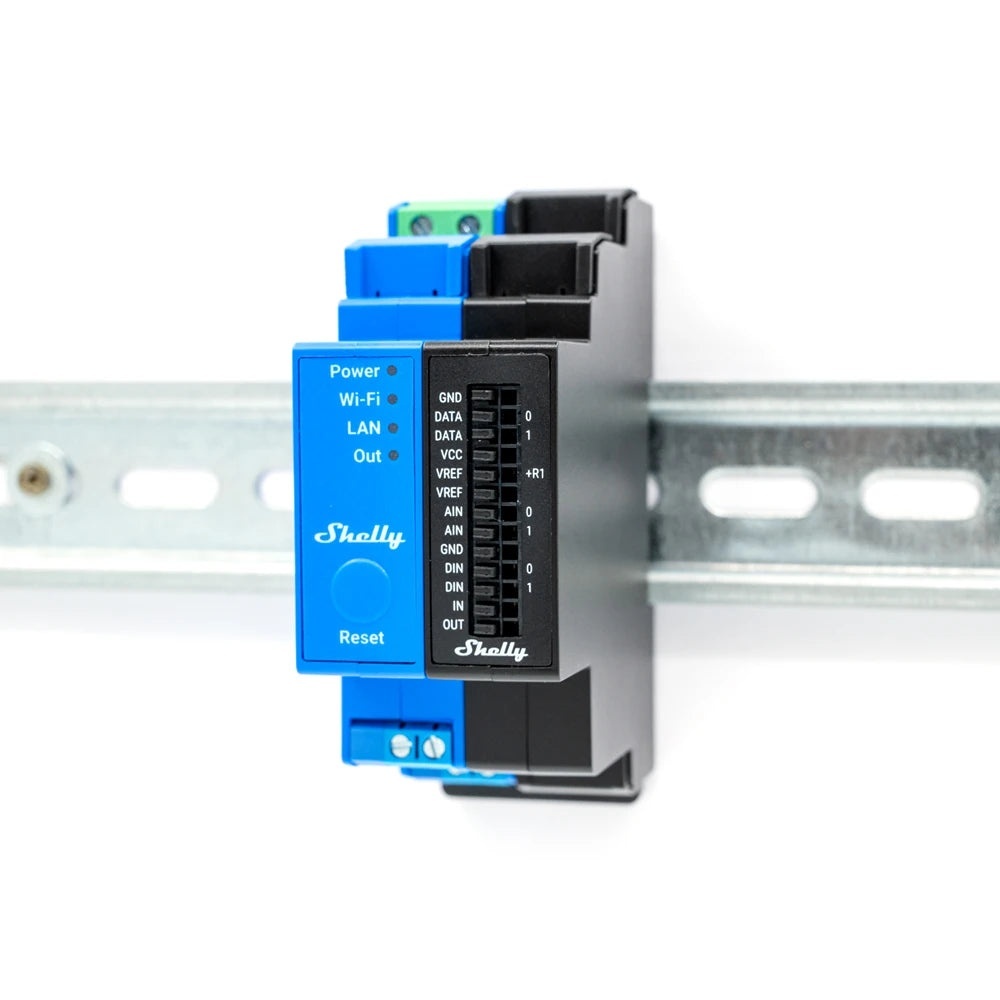

- Montage auf Hutschiene (DIN-Schiene), im Verteilerkasten
Praktische Anwendungsbeispiele

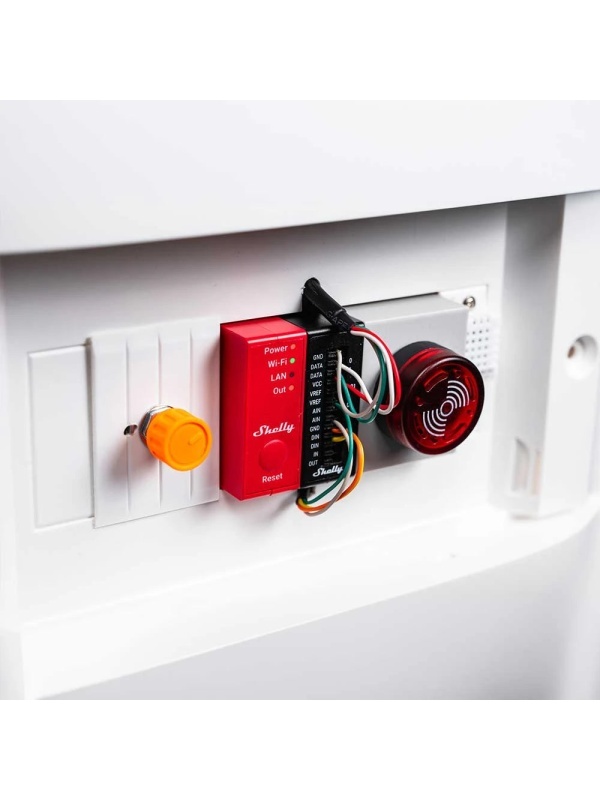

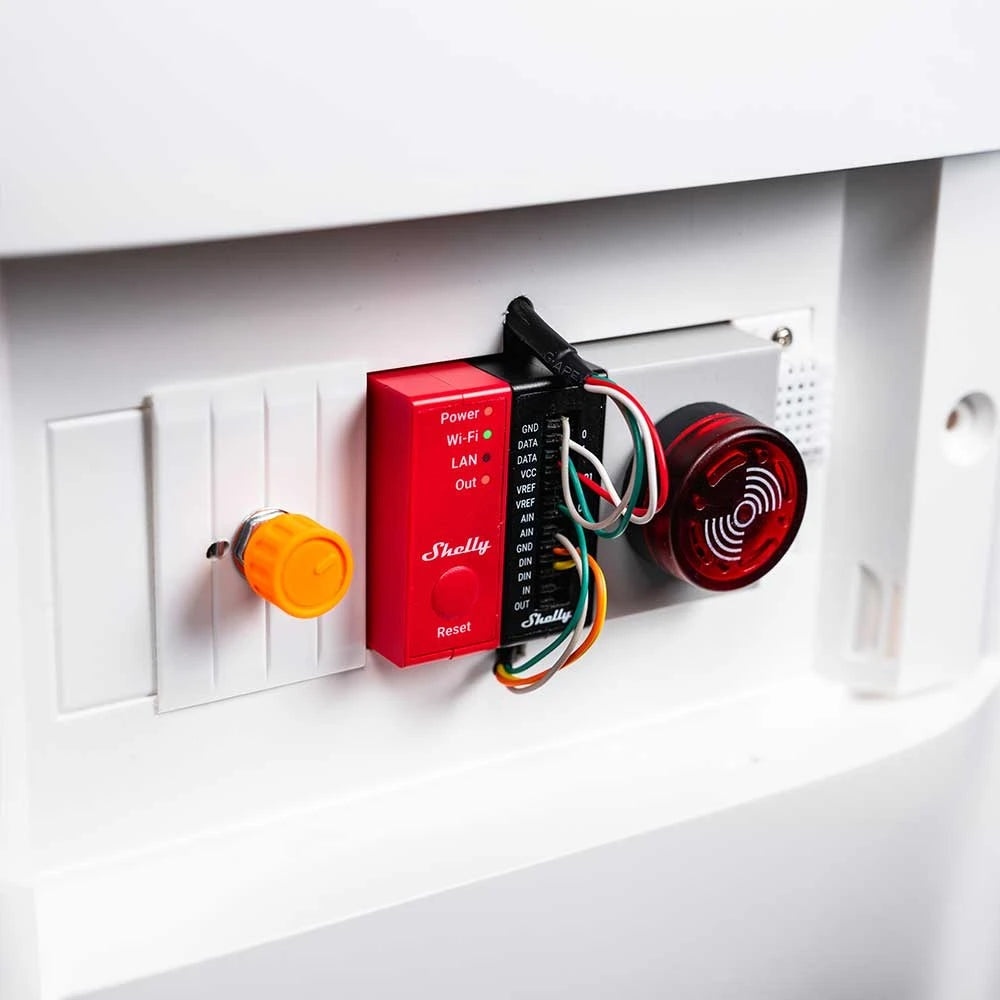

- Im Verteilerkasten montiert, überwacht es Temperatur und Luftfeuchtigkeit im Technikraum und sendet Warnungen, wenn die Werte den Bereich verlassen.
- An einen PIR-Sensor angeschlossen, schaltet es das Licht im Flur oder im Lager nur bei Bewegung ein und nach einer gewissen Zeit automatisch wieder aus.
- Mit an ein Shelly Pro angeschlossenen Temperatur- und Feuchtigkeitssensoren regelt es den Betrieb von Heizung, Kühlung und Lüftung fein.
- Mit einem Bodenfeuchtesensor startet es die Bewässerung nur dann, wenn der Boden tatsächlich Wasser braucht.
Technische Daten
| Abmessungen (H x B x T) | 94x19x69 / 3.70x0.75x2.71 |
| Gewicht | 45 g |
| Montage | Hutschiene (DIN-Schiene) |
| Leiterquerschnitt | 0.2 - 0.5 mm² |
| Abisolierlänge | 5 - 8 mm |
| Gehäusematerial | Kunststoff |
| Gehäusefarbe | Schwarz |
| Farbe der Anschlüsse | Schwarz |
| Betriebstemperatur | -20 °C - 40 °C |
| Luftfeuchtigkeit im Betrieb | 30% - 70% RH |
| Maximale Höhe | 2000 m |
| Stromversorgung | 12 V (vom kompatiblen Shelly-Gerät) |
| Leistungsaufnahme | < 0.5 W (ohne Sensoren) |
| Digitaleingänge | -15 V bis 0.5 V (True) / 2.5 V bis 15 V (False)* |
| Bereich Analogeingang | 0 - 100% |
| Bereich Voltmeter | 0 - 10 V |
| Maximale Schaltspannung | 30 V |
| Maximaler Schaltstrom | 300 mA |
| Prozessor | STM32G071GBU6 |
| Kompatible Geräte | Shelly Pro 1 Shelly Pro 1PM Shelly Pro 2 Shelly Pro 2PM Shelly Pro 3EM Shelly Pro Dimmer 0/1–10V PM Shelly Pro Dimmer 1PM Shelly Pro Dimmer 2PM Shelly Pro EM-50 |
Das Shelly Pro Sensor Add-on ist die passende Wahl für alle, die echte Sensoren in einen Verteilerkasten mit Shelly Pro-Geräten bringen möchten, ohne zusätzliche Ausrüstung.
