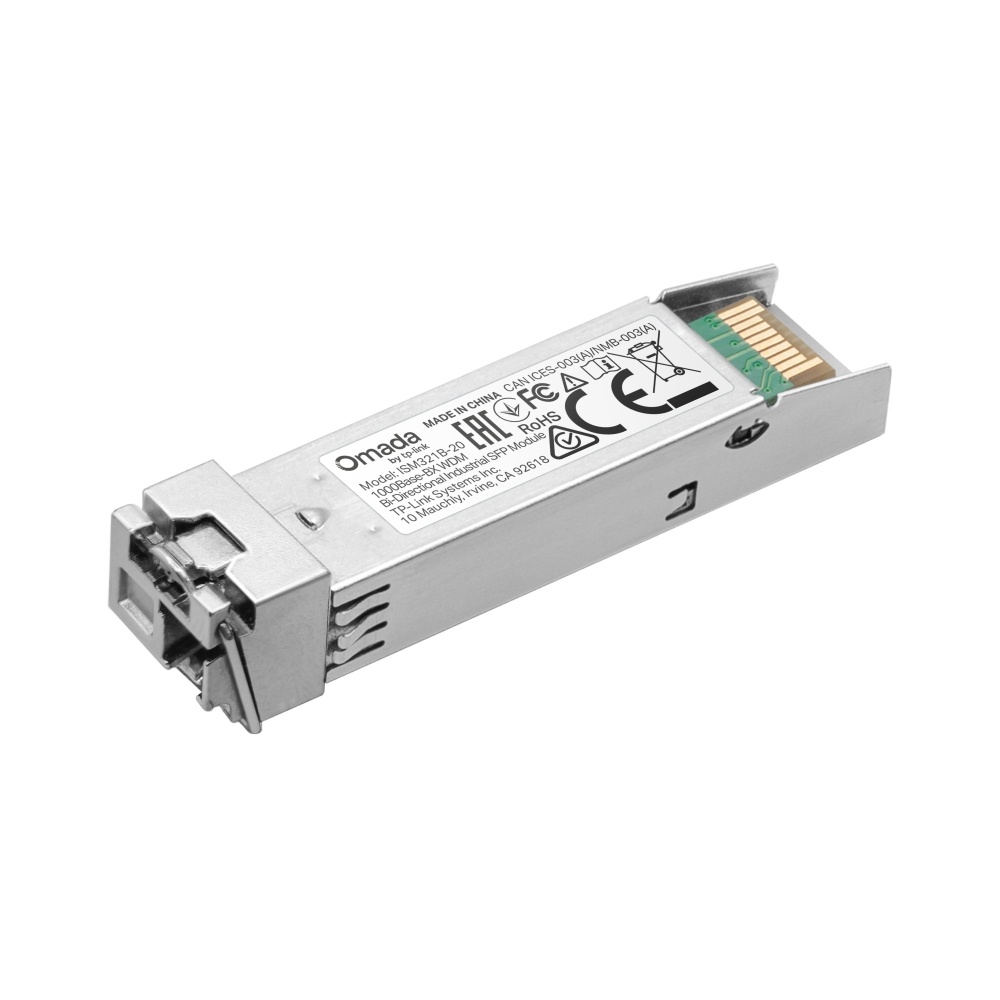

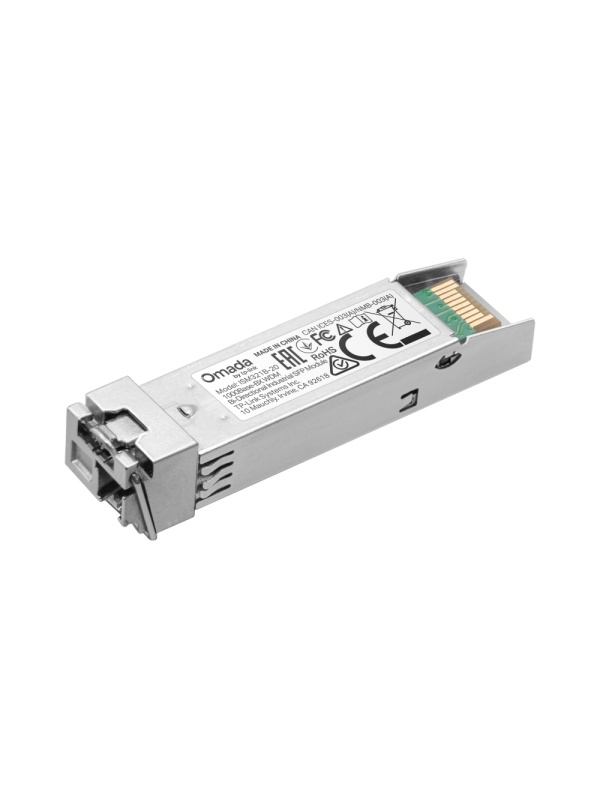

SFP-Modul TP-Link Omada ISM321B-20, 1000Base-BX WDM industriell
Description
TP-Link ISM321B-20 - Industrielles SFP-Modul WDM bidirektional 20km
TP-Link ISM321B-20 ist ein industrielles SFP-Modul vom Typ 1000Base-BX WDM bidirektional, das Gegenstück zum Modul ISM321A-20, und wird am anderen Ende einer Singlemode-Glasfaserverbindung eingesetzt. Es verwendet gegenüber seinem Partner vertauschte Wellenlängen (Senden 1310nm, Empfangen 1550nm) und ermöglicht zusammen mit dem Modul A Vollduplex-Kommunikation über eine einzige Faser.
Wie sein Partner ist das ISM321B-20 für industrielle Umgebungen gebaut, mit Betrieb zwischen -40 und +85 Grad Celsius, einer Übertragungsentfernung von bis zu 20km und einer Datenrate von 1.25Gbps. Es unterstützt DDM zur Überwachung der optischen Parameter und ist vollständig Hot-Swap-fähig, was einen schnellen Austausch bei Bedarf erleichtert.
Hauptmerkmale:
- 1000Base-BX WDM bidirektional, eine einzige Singlemode-Faser
- Senden 1310nm / Empfangen 1550nm (komplementäres Paar zu ISM321A-20)
- Entfernung bis zu 20km, Datenrate 1.25Gbps
- Industrieller Temperaturbereich: -40 bis +85 Grad Celsius
- DDM-Unterstützung für Echtzeitüberwachung
- Hot-Swap-fähig, Port LC Simplex
Zusammen mit dem ISM321A-20 bestellt, bildet es eine vollständige Lösung für Singlemode-Glasfaserverbindungen über große Entfernungen, geeignet für jedes Szenario, in dem gegenüber einer klassischen bidirektionalen Verbindung über zwei Fasern Glasfaser eingespart werden soll.
Praktische Anwendungsbeispiele:
- Installation am gegenüberliegenden Ende einer Verbindung von 20km, die mit einem Modul ISM321A-20 aufgebaut wurde
- Verbindung weit voneinander entfernter industrieller Netzwerkpunkte, wenn nur eine einzige Faser verfügbar ist
- Schneller Austausch eines defekten WDM-Moduls in einer bestehenden Installation dank Hot-Swap-Fähigkeit
TP-Link ISM321B-20 vervollständigt zusammen mit dem ISM321A-20 das WDM-Paar und bietet eine robuste Lösung für Glasfaserverbindungen über große Entfernungen in industriellen Umgebungen.
Technische Daten:
| Modultyp | 1000Base-BX WDM bidirektional, industriell |
| Port | 1x LC Gigabit, Singlemode-Faser 9/125 um |
| Wellenlängen | Tx: 1310 nm, Rx: 1550 nm |
| Maximale Entfernung | 20 km |
| Datenrate | 1.25 Gbps |
| Laserleistung | 0.794 mW (-1 dBm), Klasse 1 |
| Betriebstemperatur | -40 C ~ 85 C (industriell) |
| DDM (Digital Diagnostics Monitoring) | Ja |
| Hot-Swap-fähig | Ja |
| Hinweis | Wird zusammen mit dem ISM321A-20 am anderen Ende der Faser verwendet |
