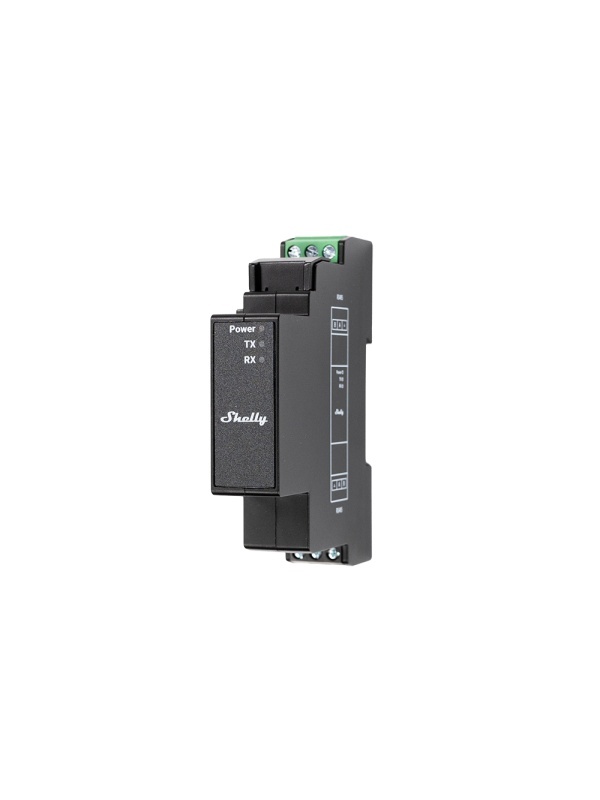

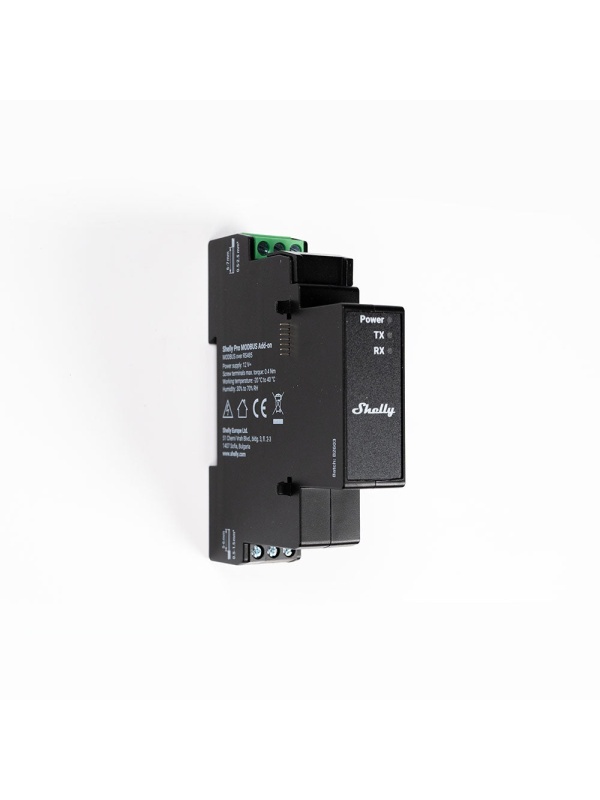

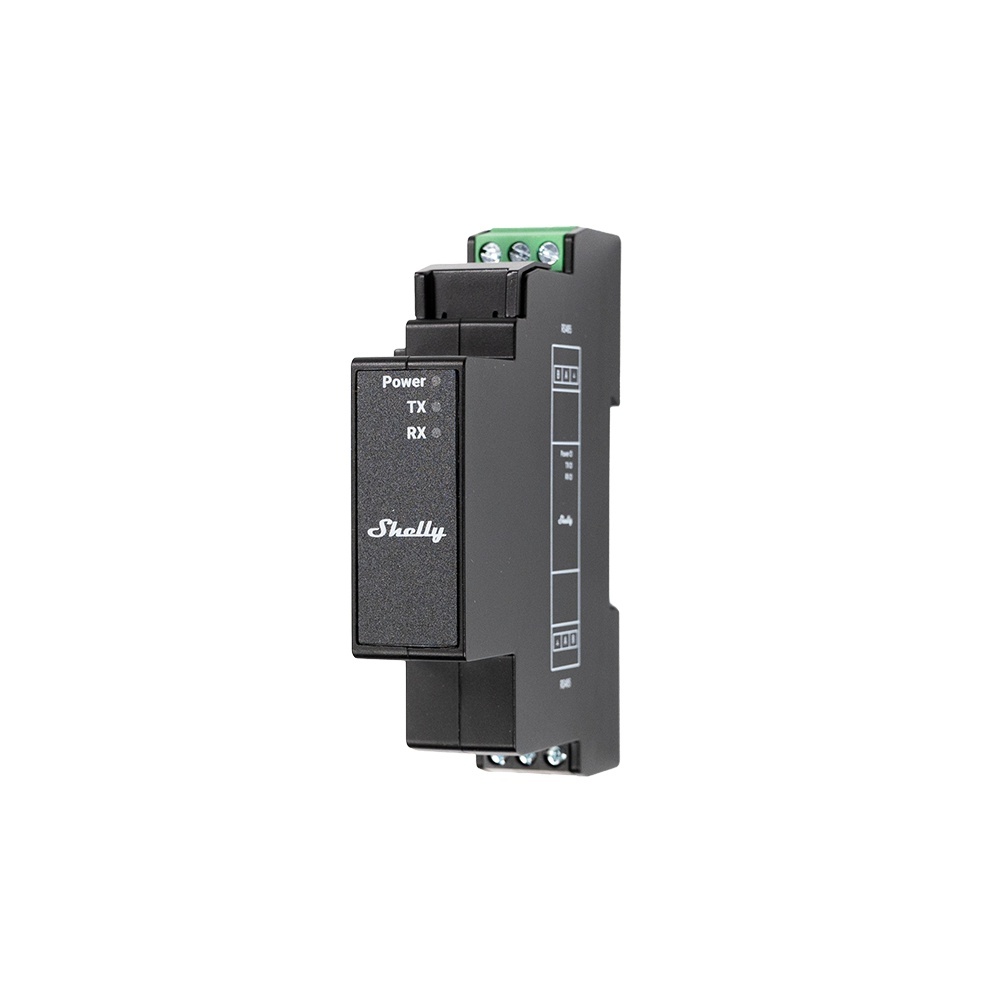

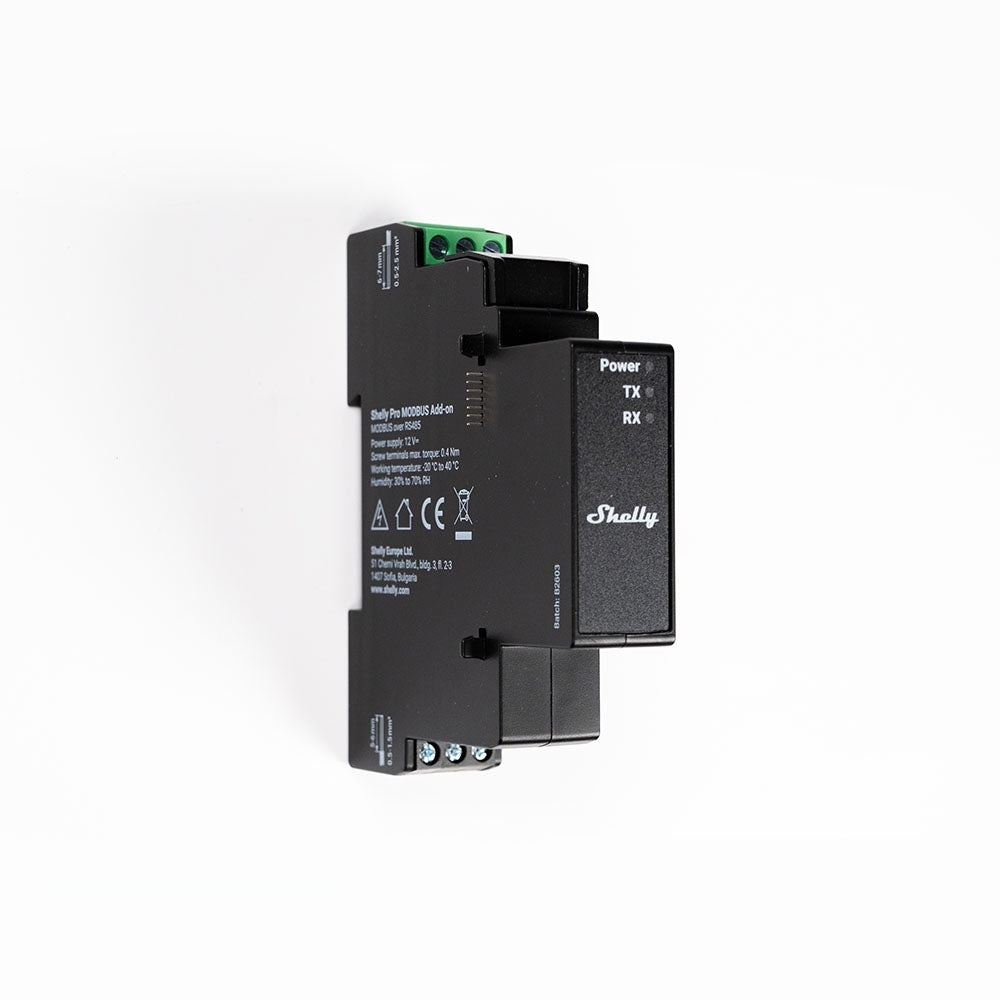

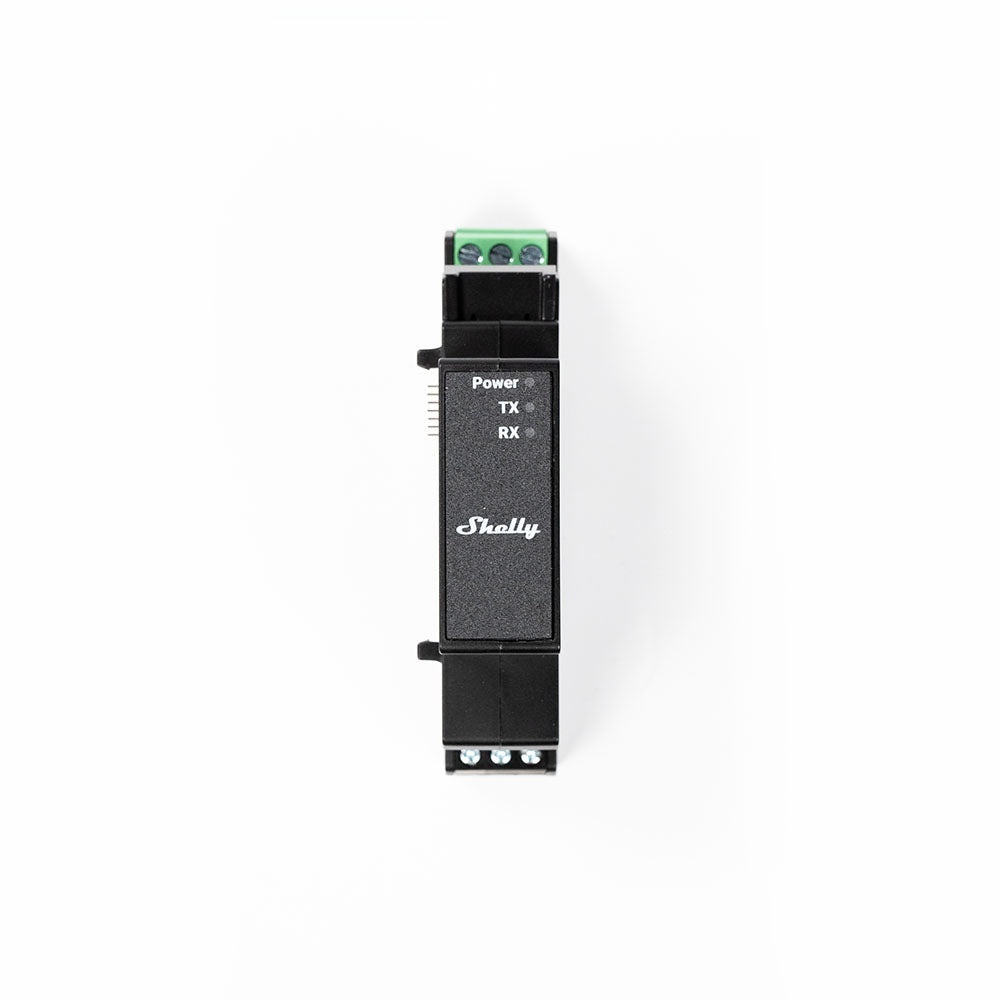

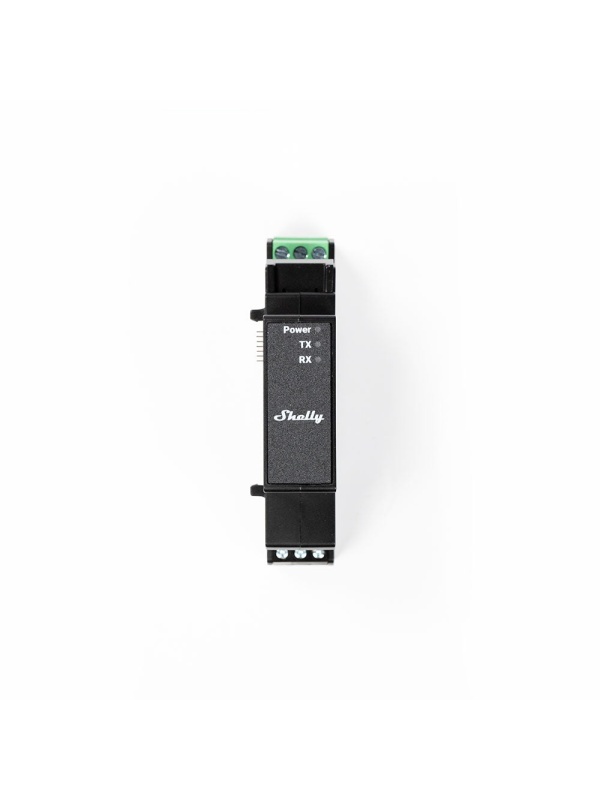

Modulo di espansione Shelly Pro Modbus Add-on RS485, guida DIN, comunicazione Modbus RTU per l'integrazione BMS, EMS e SCADA, per dispositivi Shelly Pro
Descrizione
Shelly Pro Modbus Add-on RS485 estende i dispositivi Shelly Pro al mondo dell'automazione professionale. Il modulo aggiunge una comunicazione RS485 affidabile e consente l'integrazione diretta con sistemi BMS, EMS e SCADA, tramite uno standard cablato molto diffuso nell'industria.
Progettato per grandi distanze e per resistere ai disturbi elettromagnetici, il modulo è adatto a edifici commerciali, grandi impianti residenziali e sistemi di energia rinnovabile.

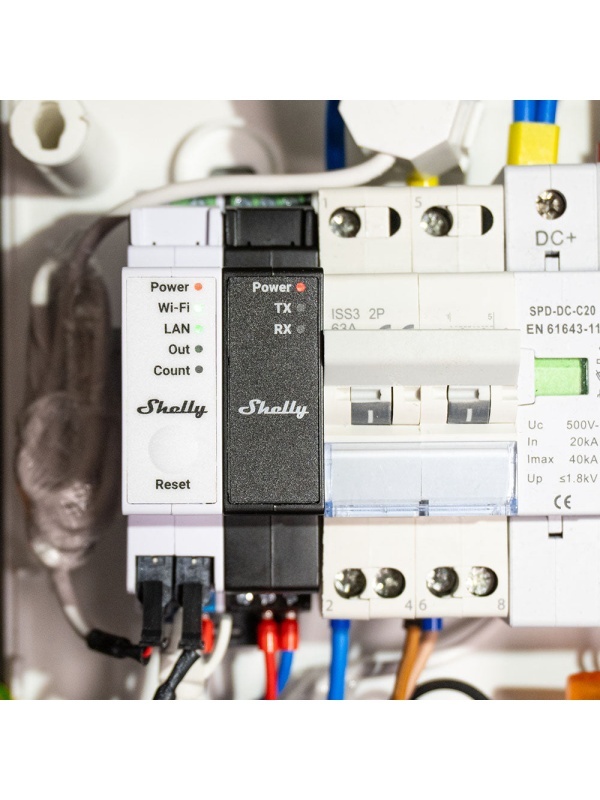

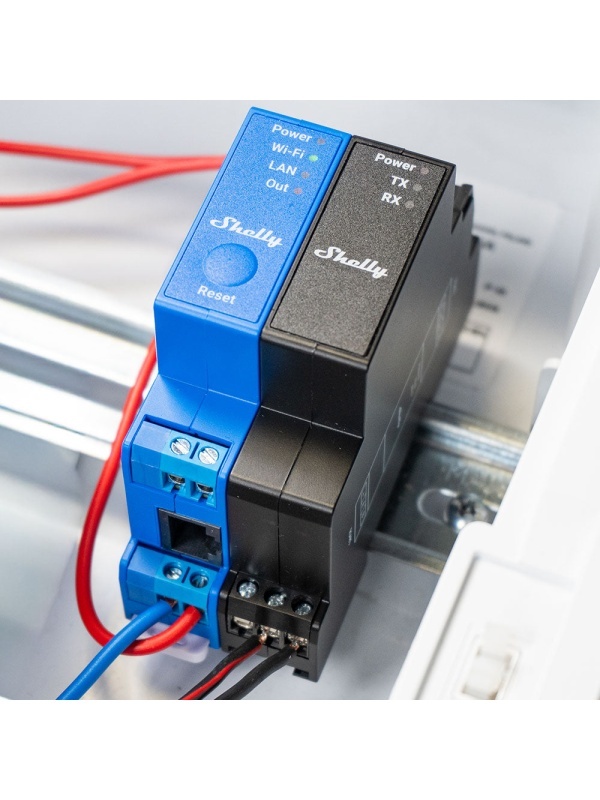

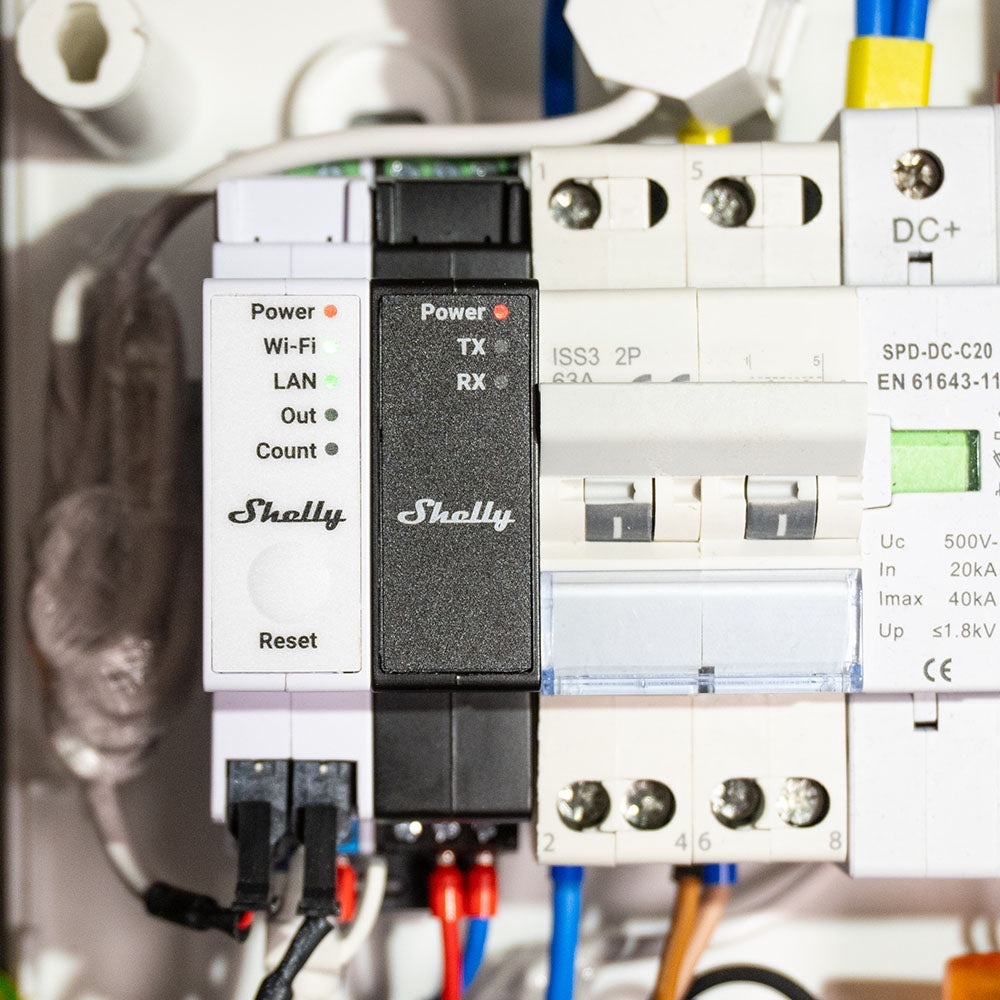

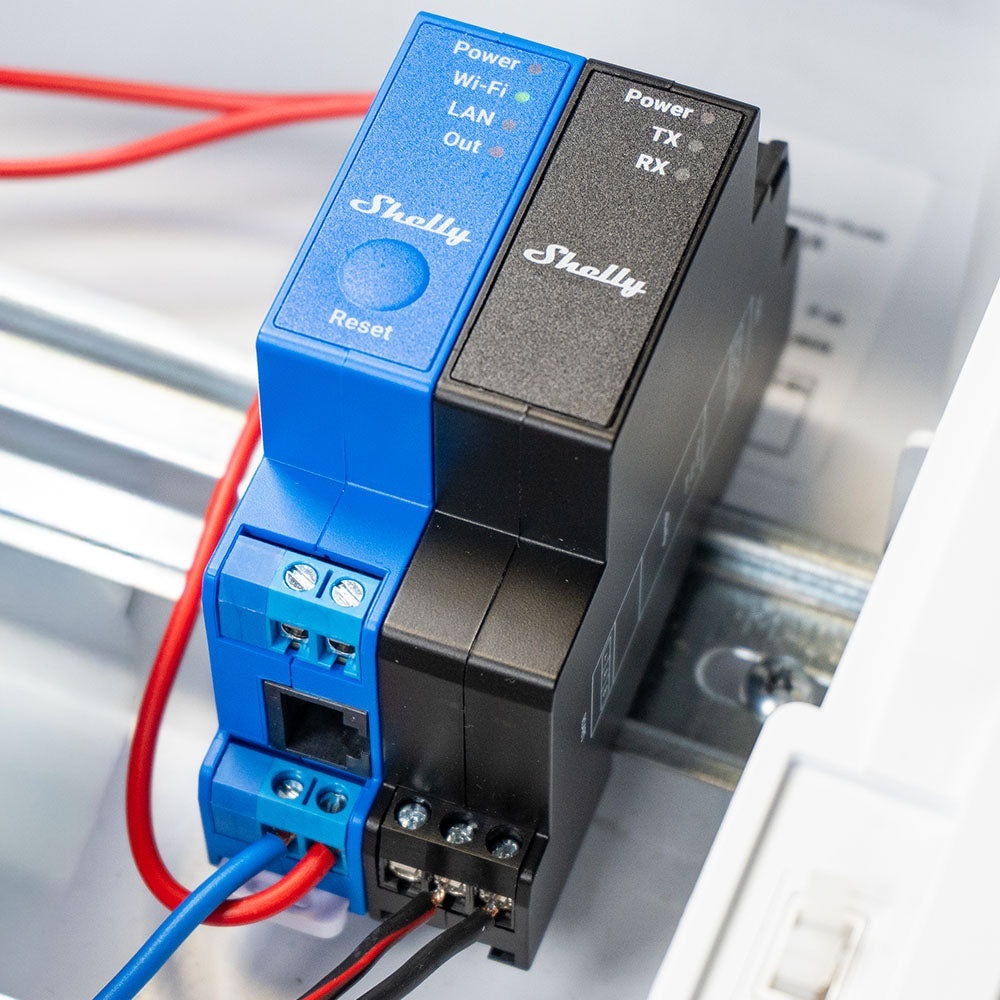

Il modulo si collega direttamente alla porta di espansione del dispositivo Shelly Pro ed è compatibile con Shelly Pro EM 50, Shelly Pro 3EM, Shelly Pro 1 e Shelly Pro 2. Può funzionare sia come Modbus client, sia come Modbus server.
Caratteristiche chiave
- Comunicazione Modbus RTU su RS485, standard cablato consolidato nell'automazione
- Funzionamento sia come Modbus client, sia come Modbus server
- Integrazione diretta in piattaforme BMS, EMS, SCADA e soluzioni professionali di monitoraggio
- Si collega alla porta di espansione dei dispositivi Shelly Pro, senza cablaggi aggiuntivi
- Montaggio su guida DIN
Esempi pratici di utilizzo
- Lettura di un inverter fotovoltaico con interfaccia Modbus RS485 e trasmissione dei dati al sistema di gestione energetica dell'edificio.
- Collegamento di uno Shelly Pro 3EM a un BMS esistente, in modo che i consumi misurati compaiano direttamente nella sala di controllo.
- Collegamento di contatori e apparecchiature di processo di un capannone, situati a decine di metri di distanza, su un unico bus RS485.
Specifiche tecniche
| Dimensioni (A x L x P) | 94x19x69 mm |
| Peso | 48 g |
| Coppia massima morsetti | 0.4 Nm |
| Sezione del conduttore | 0.3 - 2.0 mm² |
| Lunghezza di spelatura | 6 - 8 mm |
| Montaggio | Guida DIN, tramite interfaccia seriale proprietaria Shelly verso il dispositivo Shelly Pro |
| Materiale involucro | Plastica |
| Colore della scocca | Nero |
| Colore dei connettori | Nero e verde |
| Temperatura di esercizio | -20 - 40 °C |
| Umidità di esercizio | 30% - 70% RH |
| Altitudine massima | 2000 m |
| Alimentazione | 3,3 V⎓, 12 V⎓ |
| Consumo | < 1 W |
| Dispositivi compatibili | Shelly Pro EM 50, Shelly Pro 3EM (120), Shelly Pro 3EM 400, Shelly Pro 1, Shelly Pro 2 |
| Modalità di funzionamento | Half-duplex |
| Numero di nodi | Fino a 32 nodi |
| Velocità massima | 10 Mbps |
| Distanza massima del bus | Fino a 30 m / 100 ft in interni e 50 m / 160 ft in esterni (a seconda delle condizioni locali) |
Shelly Pro Modbus Add-on RS485 è la scelta giusta per chi deve collegare apparecchiature Shelly Pro a un sistema BMS, EMS o SCADA esistente.
